SONASCREEN® Sensor
Der fortschrittlichste stationäre Sensor für die akustische Kamera

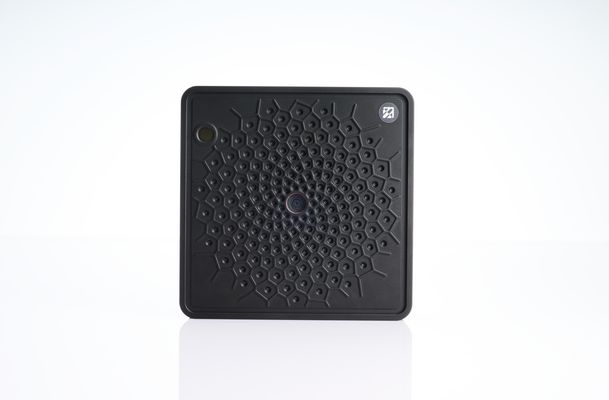

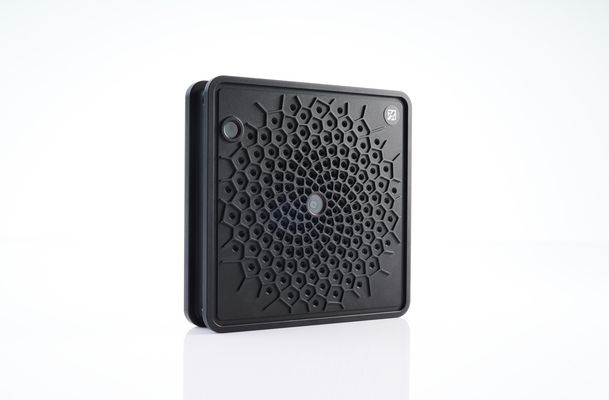

Der SONASCREEN Sensor ist ein kompakter Hochleistungssensor für die Integration in stationäre und mobile Überwachungssysteme.
Mit 176 Mikrofonen, integrierter Wärmebildkamera und leistungsstarker API lokalisiert er Schallquellen in Echtzeit und lässt sich nahtlos in individuelle Anwendungen integrieren.
✓ Anwendung, Demo vor Ort & Preise
Vorteile auf einen Blick
176 Mikrofone mit 200 kHz für die Erfassung leisester akustischer Signale und präzise Lokalisierung
Breiter Frequenzbereich bis zu 100 kHz erlaubt die Erkennung von Schallquellen oberhalb typischer Industriegeräusche
Arbeitet selbstständig und speichert Messdaten direkt auf dem Sensor
Dank der Schutzklasse IP65 ist der Einsatz in rauen Indutirebedingungen problemlos möglich
Edge Computing ermöglicht autonome Messungen direkt auf dem Sensor – inklusive Datenspeicherung und SFTP-Zugriff
Verschiedene Modi mit voreingestellten Settings für eine intuitive Bedienung
Die leistungsstarke API sichert die nahtlose Einbindung in individuelle Softwarelösungen und Automatisierungssysteme
Ideal für Leckageortung, Elektische Inspektion, Dichtheitsprüfung und Bioakustik
Optimiert für mobile Inspektions- und Monitoringanwendungen
Optimieren Sie Ihr Instandhaltungsprogramm mit dem SONASCREEN Sensor!
Verschiedene Geräte-Modi – für jeden Anwendungsfall gewappnet
EASY
- Vereinfachter Modus mit reduziertem Funktionsumfang und vereinfachter Bedienung
PRO
- Expertenmodus mit erweitertem Funktionsumfang und frei einstellbaren Messparametern
LECKAGE
- Optimierter Modus zur einfachen und schnellen Detektion von Leckagen inkl. Live-Verlustanzeige
TEILENTLADUNG
- Optimierter Modus für die Detektion verschiedener Arten von Teilentladungen inkl. Live-PRPD-Anzeige
Technische Daten
Hardware
Allgemein
| Schutzart | IP20 oder IP65 |
|---|---|
| Abmessungen | IP20: 14 x 14 x 3.2 cm (5.5” × 5.5” × 1.3”) IP65: 14 x 14 x 5.2 cm (5.5” × 5.5” × 2.0”) |
| Gewicht | IP20: 0.7 kg (1.5 lb) IP65: 1.1 kg (2.4 lb) |
| Einsatz | Roboter/Drohne oder feste Installation |
| Montagepunkte | M5-Gewinde rundum |
| Betriebstemperatur | 15 °C bis 50 °C (59 °F bis 122 °F) |
| Lagertemperatur | -30 °C bis 60 °C (-22 °F bis 140 °F) |
Optische Kamera
| Typ | Digital |
|---|---|
| Auflösung | 1280 x 800 px mit 40 fps |
| Öffnungswinkel | 74° x 51° (FoV horizontal x vertikal) |
| Verschluss | Global shutter |
Wärmebildkamera
| Sensortechnik | Ungekühltes Mikrobolometer |
|---|---|
| Spektralbereich | Langwelliges Infrarot, 8 μm bis 14 μm |
| Auflösung | 160 x 120 progressive Abtastung |
| Bildfrequenz | 8,7 fps |
| Empfindlichkeit | <50 mK (0,050 °C) |
| T.-Kompensation | Automatisch |
| Messbereich und Genauigkeit | -10° bis +140°C mit +/-5°C oder 5% -10° bis +400°C mit +/-10°C oder 10% Größerer Wert ist anzuwenden |
| Öffnungswinkel | 57° x 44° (FoV horizontal x vertikal |
| Temperatureinheit | Kelvin, Celsius, Fahrenheit |
Integration
Der SONASCREEN Sensor kann sowohl über die mitgelieferte SONASCREEN-Software bedient als auch mithilfe der verfügbaren API in eine kundenspezifische Anwendung integriert werden, was eine individuelle Konfiguration der Datenströme ermöglicht.
Integrierter Rechner
| Interner Speicher | 1 TB M.2 SSD |
|---|---|
| Betriebssystem | Linux |
Energieversorgung
| Eingang | 9 bis 24 V oder PoE, mind. 20 W |
|---|
Sensoren
| Mikrofone | 176 digitale MEMS Mikrofone |
|---|---|
| Frequenzbereich | Bis zu 100 kHz |
| Abtastrate | 200 kHz |
| Schalldruck | Max. 120 dB |
| Auflösung | 24 bit |
| Beamforming | 100 fps |
API
| Datenstreams | Videokamera, Akustikbild, Wärmebild, Frequenzspektrum, Audiosignal des Abhörpunktes, Schalldruckpegel aller Mikrofone, Zeitdaten aller Mikrofone (Rohsignale) |
| Funktionen | Messmodus/Profil erstellen und editieren; Messentfernung setzen; set Min. und Max. Frequenz setzen; Akustischen Skalierungsmodus und Dynamik setzen; Trigger aktivieren/deaktivieren; Triggereinstellungen (Vorlauf- und Nachlaufzeit, zu speichernde Daten und Triggermethode) setzen; Dateien herunterladen und hochladen; Gerät neustarten |

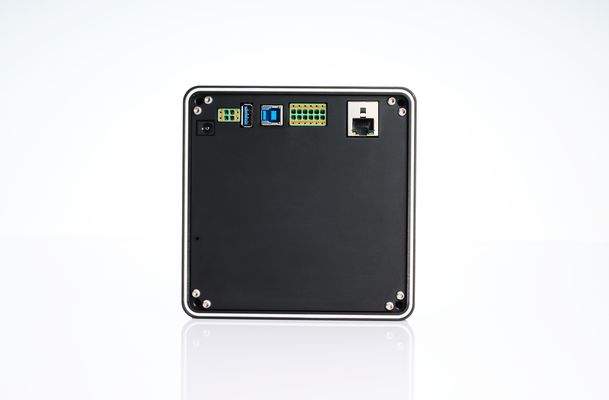

Schnittstellen
| USB-B 3.0 | Datenübertragung |
| Ethernet | Datenübertragung und PoE |
