SONOCHECK ABD06 Luftblasensensoren

Das perfekte Tool zur nicht-invasiven Mikroblasendetektion

SONOCHECK ABD06 Luftblasensensor MikroblasendetektionSONOCHECK ABD06.85 Luftblasensensor Mikroblasendetektion bei der DNA-AnalyseSONOCHECK ABD06.85 Luftblasensensor Mikroblasendetektion in Abfüllprozessen
SONOCHECK ABD06 Luftblasensensor MikroblasendetektionSONOCHECK ABD06.85 Luftblasensensor Mikroblasendetektion bei der DNA-AnalyseSONOCHECK ABD06.85 Luftblasensensor Mikroblasendetektion in Abfüllprozessen

AUF EINEN BLICK

    • Nicht-invasiver SONOCHECK ABD06 Luftblasensensoren zur Mikroblasendetektion
    • Vielfältige Anwendungen bei der Erkennung von Mikroblasen in der Biotechnologie
    • Detektion von Mikroblasen kleiner als 1 µl

      Jetzt anfragen

      I. Mikroblasendetektion in DNA-Analyse-Maschinen

      Zusammenfassung

      AUFGABE      Mikroblasendetektion < 1 µl
      SCHLAUCH OD1/16"  /  1.59 mm
      SCHLAUCH ID1/32"  /  0.79 mm
      SCHLAUCHTYPPEEK und PTFE
      LÖSUNGLuftblasensensor SONOCHECK ABD06.85

      Anwendung | DNA-Analyse-Maschine

      Ein bekannter Hersteller biomedizinischer Geräte mit Sitz in den USA befindet sich in der Entwicklung eines neuen DNA-Analysegerätes. Mit diesem Instrument wird die Reihenfolge der vier Basen - Adenin, Cytosin, Guanin und Thymin - aus einer DNA-Probe bestimmt. Ziel ist die schnelle und kostengünstige Analyse zur direkten Anwendung in Krankenhäusern, Laboren und anderen Behandlungseinrichtungen.

      Der Kunde verwendet zwei proprietäre Flüssigkeiten zur Unterstützung der DNA-Analyse. Die Flüssigkeiten werden in einem automatisierten Prozess zugeführt. Im Laufe dieses Prozesses können sich (Mikro-)Luftblasen kleiner als 1 µl herausbilden, die einen Probensatz vollständig zerstören oder zu falschen Ergebnissen führen können.

      Lösung | SONOCHECK ABD06.85

      Nach einer Reihe an Testläufen konnte der nicht-invasive Luftblasensensor SONOCHECK ABD06.85 als optimale Lösung herausgearbeitet werden. Mit seiner hervorragenden Blasenempfindlichkeit ist der Sensor problemlos in der Lage, Blasen kleiner als 1 µl in PEEK- und PTFE-Schläuchen zu detektieren. Der Kunde entschied sich schließlich aufgrund der herausragenden Performance des Sensors und der modernen Parametriersoftware für die SONOTEC-Lösung.

      II. Mikroblasendetektion zur Überwachung des Abfüllprozesses von Reagenzflüssigkeiten

      Zusammenfassung

      AUFGABEMikroblasendetektion < 1 µl
      SCHLAUCH OD3/16"  /  4.76 mm
      SCHLAUCH ID1/16"  /  1.59 mm
      SCHLAUCHTYPPTFE
      LÖSUNGLuftblasensensor SONOCHECK ABD06.50

      Anwendung | Abfüllprozess

      Ein weltweit führendes Life-Science Technologieunternehmen im Bereich der Entwicklung proteinbiologischer Produkte suchte nach einer Lösung zur Überwachung des Abfüllprozesses seiner Reagenzflüssigkeiten. Während Blasen in den Flüssigkeiten selbst kein negatives Qualitätsmerkmal darstellen, verursachen sie Ungenauigkeiten bei den Produktmengen im Abfüllprozess.

      Um diese Abweichungen zu vermeiden oder möglichst klein zu halten entschied sich der Kunde zur Implementierung eines Tools zur Luftblasendetektion. Ziel war es schlussendlich, Schwankungen der Füllstände zu minimieren und somit in das eigene Qualitätsmanagement und die Kundenzufriedenheit zu investieren.

      Lösung | SONOCHECK ABD06.50

      Aufgrund des relativ kleinen Außendurchmessers des verwendeten Schlauchs gestaltete sich die Suche nach einem geeigneten Sensor herausfordernd. Nach einer längeren Testphase kristallisierte sich der nicht-invasive Luftblasensensor SONOCHECK ABD06.50 als optimale Lösung heraus. Der Sensor ist in der Lage, Blasen kleiner als 1 µl in PTFE-Schläuchen zu detektieren. Die einfache Parametrierung und Überwachung der Sensorperformance über die mitgelieferte Software war für den Kunden ein weiterer Aspekt dem SONOTEC Produkt den Vorzug zu geben. Das verwendete serielle Kommunikationsprotokoll macht die Blasendetektion über die Amplitude des Messsignals und das daraus resultierende Monitoring eines ungefähren Verlusts bei der Abfüllung der Reagenzflüssigkeit zu einer einfachen Angelegenheit.

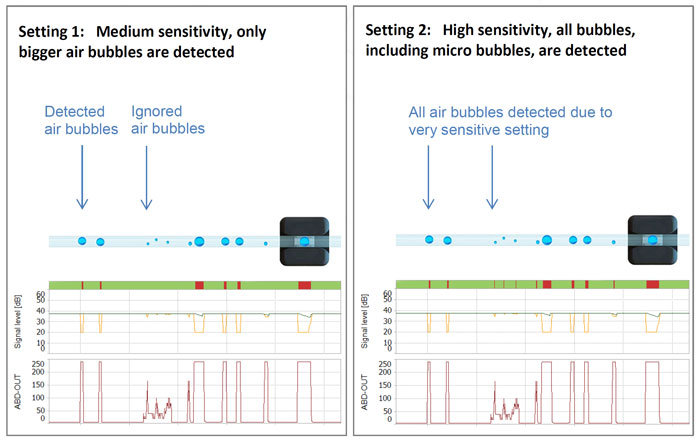

      Beispiel Softwareparametrierung

      Die Bilder veranschaulichen den Effekt unterschiedlicher Kundeneinstellungen.
      Die Schwellenwerte können entsprechend der gewünschten Sensorempfindlichkeit angepasst werden.

      SONOCHECK ABD - Kundenspezifische Parametrierung
