SONOSCAN CFC / CF
Prüfköpfe für die luftgekoppelte Ultraschallprüfung
Aufgrund der starken Dämpfungseigenschaften von Luft werden bei der luftgekoppelten Ultraschallprüfung niedrige Frequenzen im kHz-Bereich verwendet. Umso wichtiger ist es, dass die Ultraschallwandler eine besonders hohe Empfindlichkeit aufweisen, um eine hohe Eindringtiefe und eine verbesserte Auflösung zu gewährleisten. Dies erreichen wir u. a. durch den Einbau von Vorverstärkern im Empfängerprüfkopf sowie durch den Einsatz der SONOTEC Piezo-Composite Technologie, die einen flexiblen Einsatz der passenden Materialien in unseren CFC- und CF-Prüfköpfen ermöglicht.
Vorteile auf einen Blick
- Extrem hohe Empfindlichkeit
- Eigenrauschen von < 1 nV/√Hz
- Sehr gutes Signal-Rausch-Verhältnis durch Verstärkerdynamik bis 120 dB
- Verschiedene Aperturen verfügbar
Key Features SONOAIR®

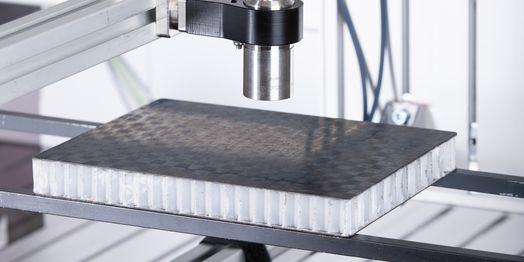

- Berührungslose Ultraschallprüfung
- Prüfung von modernen Faserverbundwerkstoffen (GFK und CFK)
- 1 oder 4 Kanäle
Anwendungen

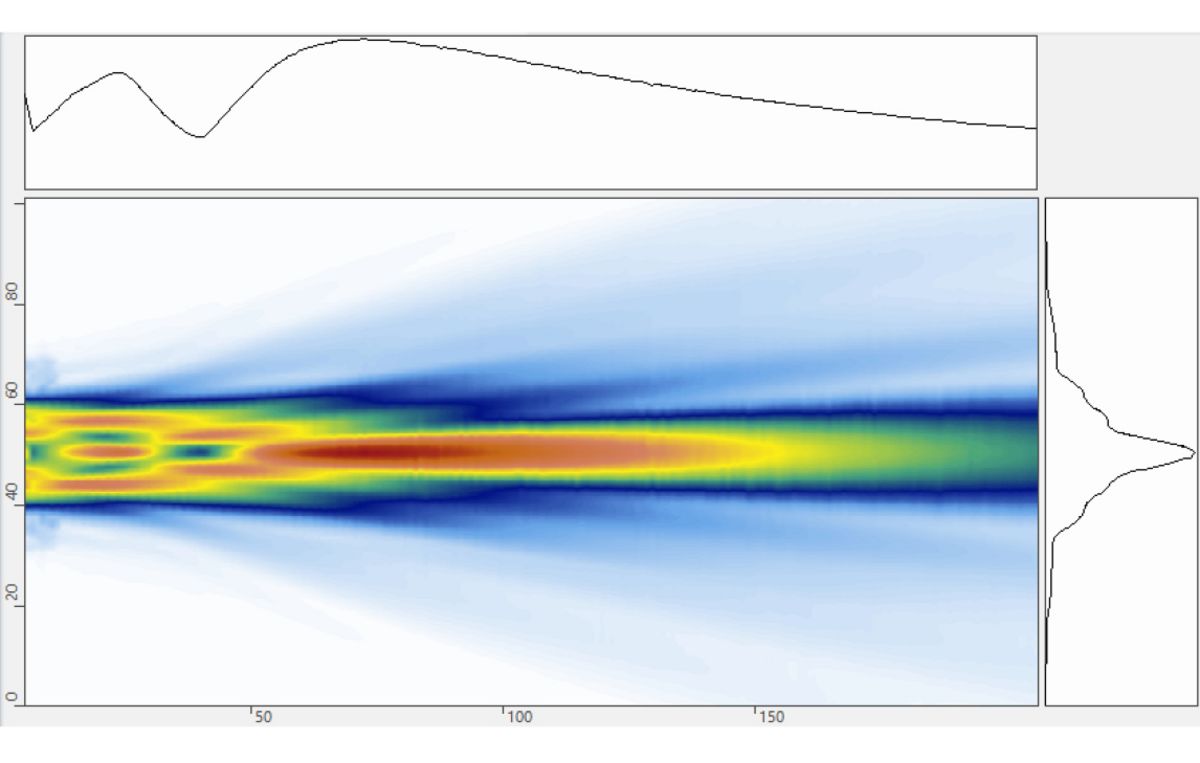

Piezokomposit-Prüfköpfe Made in Germany

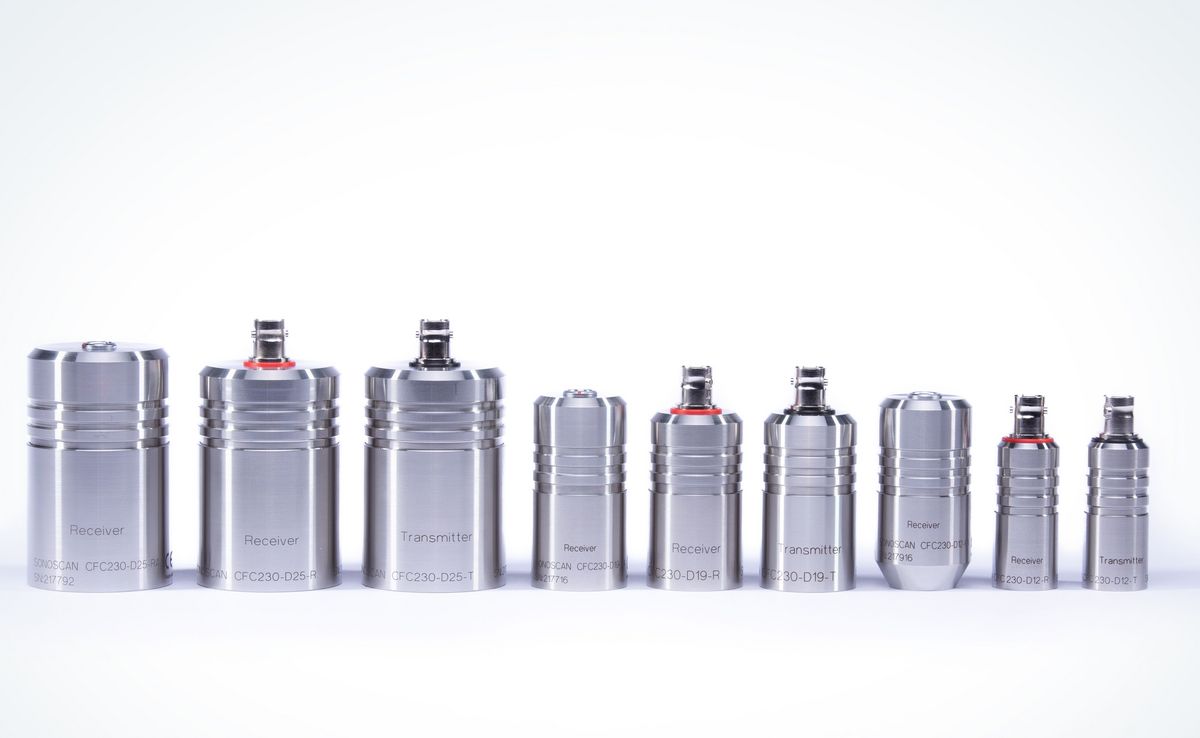

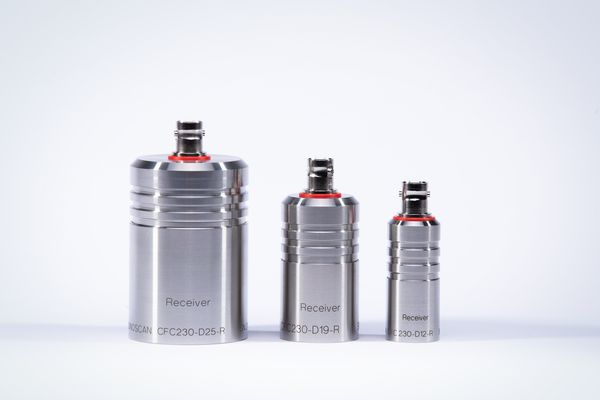

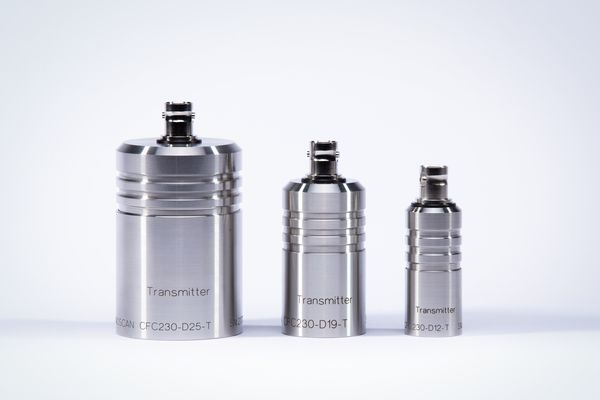

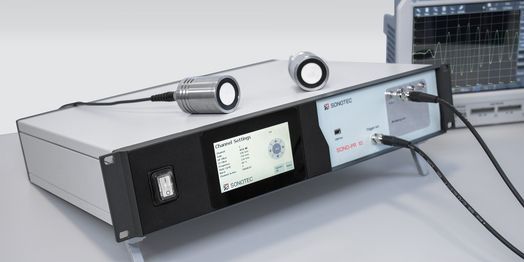

Die leistungsstarken Prüfköpfe der SONOSCAN CFC-Serie sind speziell für die luftgekoppelte Ultraschallprüfung mit dem Prüfsystem SONOAIR konzipiert. Die 230-kHz-Ultraschallprüfköpfe mit Edelstahlgehäuse und Komposit-Schallwandlern sind mit Aperturen von 12 mm, 19 mm und 25 mm erhältlich. Sender und Empfänger sind separat aufeinander abgestimmt. Der Empfänger ist mit integriertem Vorverstärker oder als passive Version erhältlich.
Typen
| Typ | Schwingergröße | Umgebungstemperatur | |
|---|---|---|---|

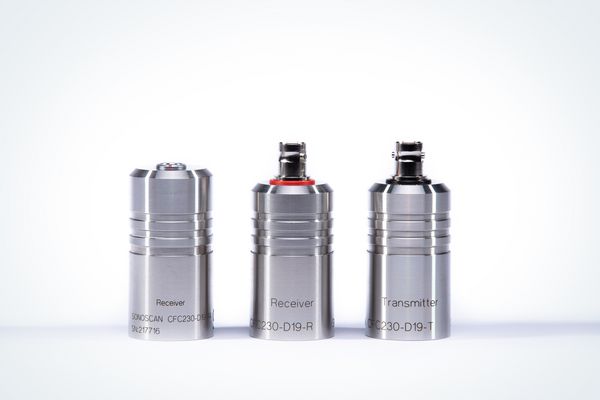

| SONOSCAN CFC 230-D12 | Ø 12 mm | 0 °C ... +40 °C | |
| SONOSCAN CFC 230-D19 | Ø 19 mm | 0 °C ... +40 °C | |

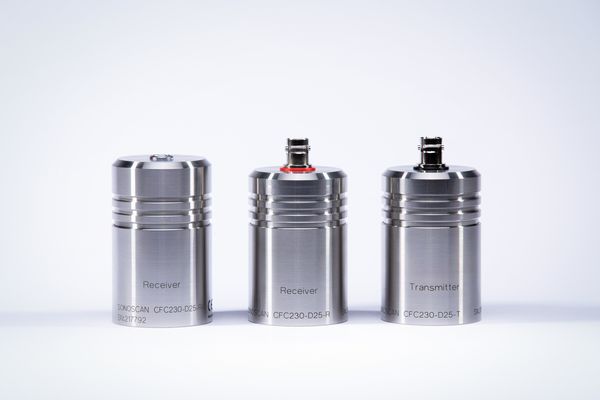

| SONOSCAN CFC 230-D25 | Ø 25 mm | 0 °C ... +40 °C |
Robust und verschleißfrei

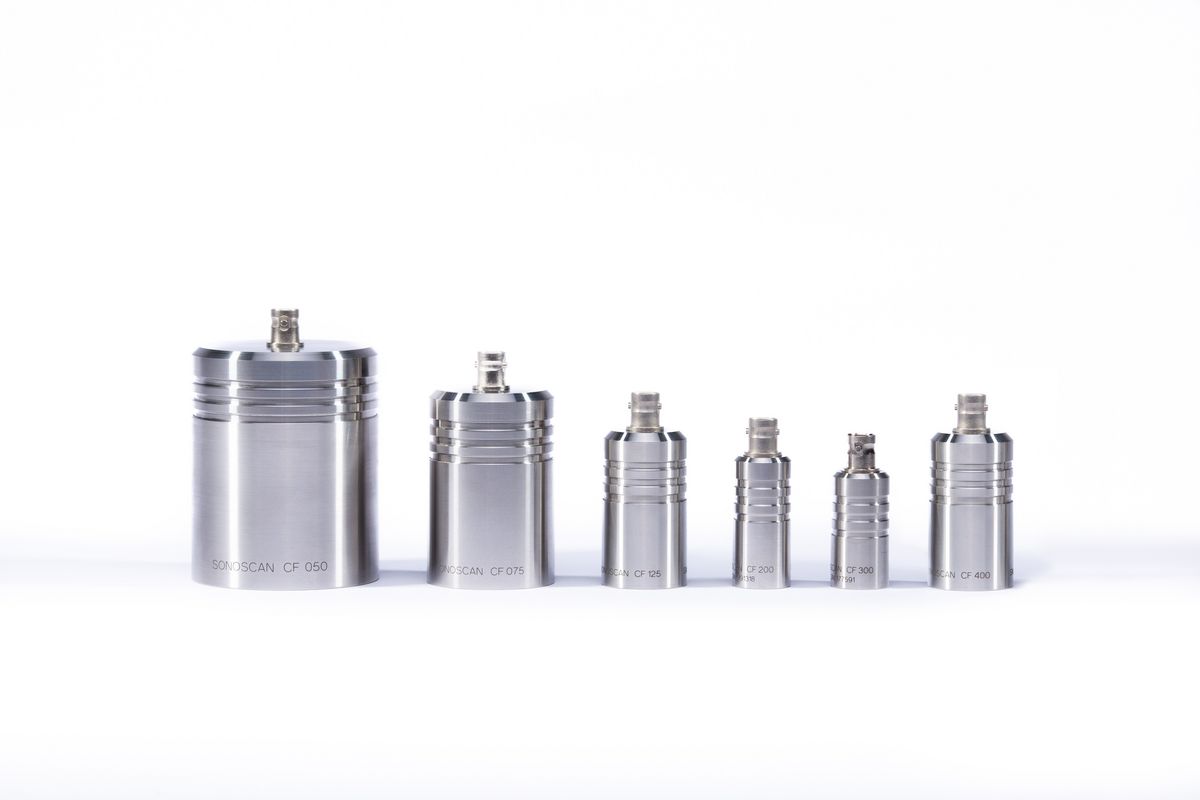

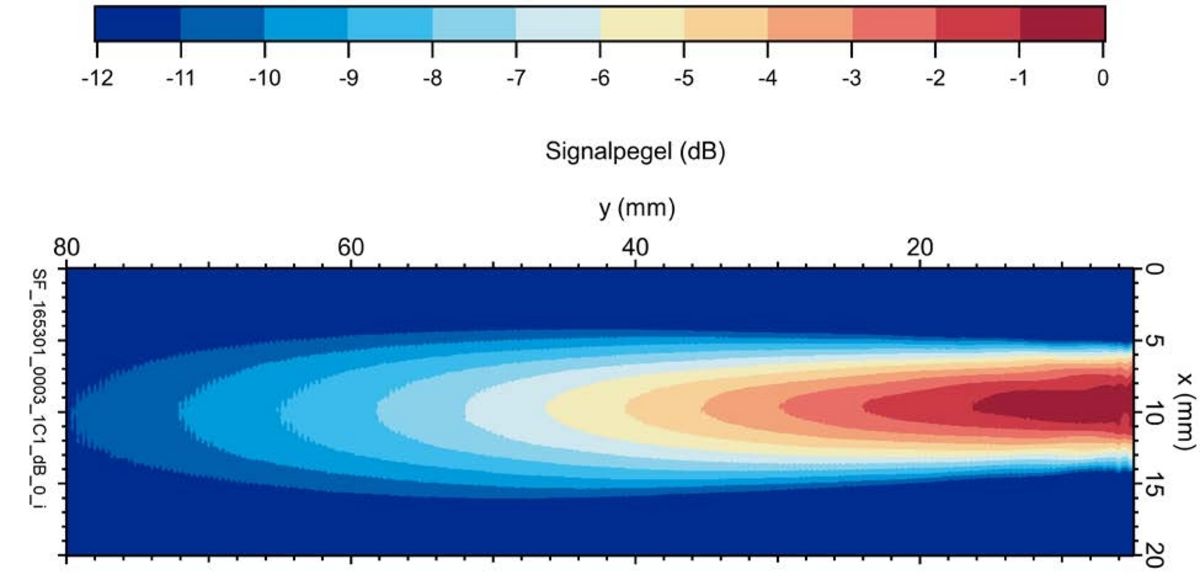

Die hochempfindlichen Piezo-Komposit-Prüfköpfe sind speziell für den Einsatz bei der luftgekoppelten Ultraschallprüfung konzipiert. Die robusten und verschleißfreien Ultraschall-Prüfköpfe mit Edelstahlgehäuse sind in Frequenzen von 50 kHz bis 400 kHz erhältlich.
Types
| Typ | Frequenz | Umgebungstemperatur |
|---|---|---|

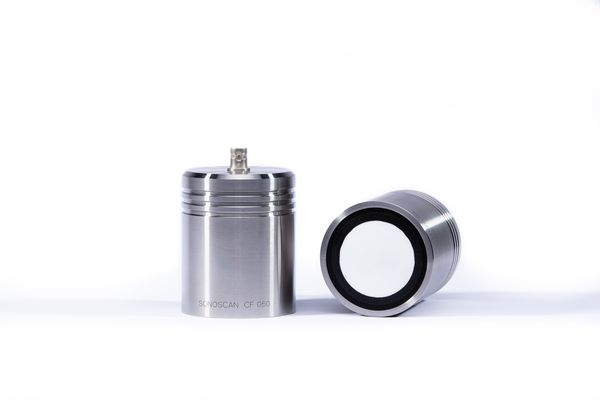

| SONOSCAN CF 050 | 50 kHz | -40 °C bis 60 °C |
| SONOSCAN CF 075 | 75 kHz | -40 °C bis 60 °C |
| SONOSCAN CF 125 | 125 kHz | -40 °C bis 60 °C |
| SONOSCAN CF 200 | 200 kHz | -40 °C bis 60 °C |
| SONOSCAN CF 300 | 300 kHz | -40 °C bis 60 °C |
| SONOSCAN CF 400 | 400 kHz | -40 °C bis 60 °C |

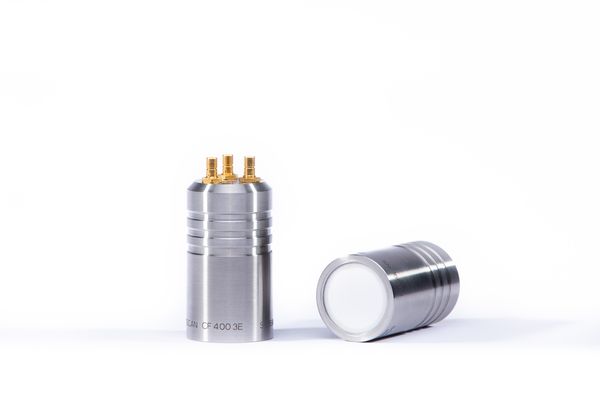

| SONOSCAN CF 400 3E | 400 kHz (3 Elemente) | -40 °C bis 60 °C |
Die luftgekoppelte Ultraschallprüfung bietet die Flexibilität, Messergebnisse über A-, C- oder D-Scans anzuzeigen. Darüber hinaus stehen die Rohdaten für die Nachbearbeitung zur Verfügung. Die untenstehenden C-Scans stellen ein kombiniertes farbkodiertes Bild dar, das sich aus den maximalen Amplituden jedes einzelnen Messpunktes (A-Scans) zusammensetzt. Die kleinste detektierbare Fehlergröße und die Höhe der Ultraschall-Leitfähigkeit hängen stark von den Materialeigenschaften, der erwarteten Fehlerart, der Prüffrequenz, der Messauflösung und der Scangeschwindigkeit ab. Die Probenscans wurden mit der SONOAIR R&D Prüfanlage und einer Auflösung von 1 mm x 1 mm und einer Scangeschwindigkeit von 100 mm/s aufgenommen.

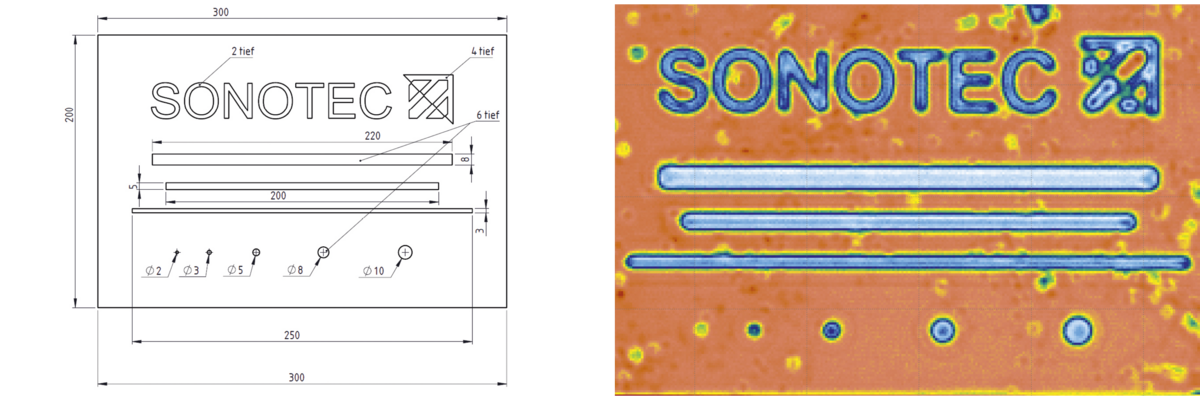

C-Scan von Verklebung von zwei Kunststoffplatten
Prüfverfahren: Transmission
Fehlerart: Lufteinschlüsse und unvollständige Klebstoffhaftung
Prüfkopf: CF400
Defektgröße: min. Ø 2 mm

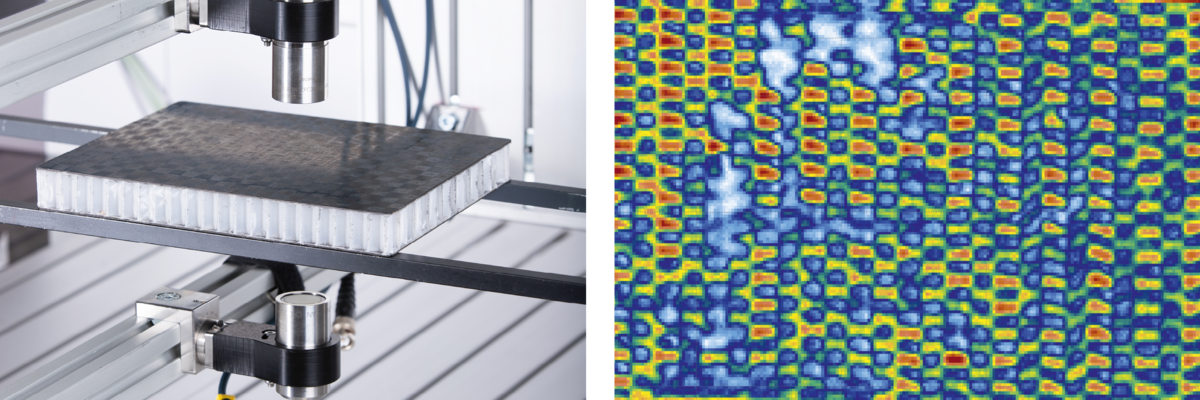

C-Scan von Wabenverbundwerkstoffen mit CFK-Schichten
Prüfverfahren: Transmission
Fehlerarten: Schlagschaden und delaminierte Deckschicht
Prüfkopf: CFC230_D25_P65

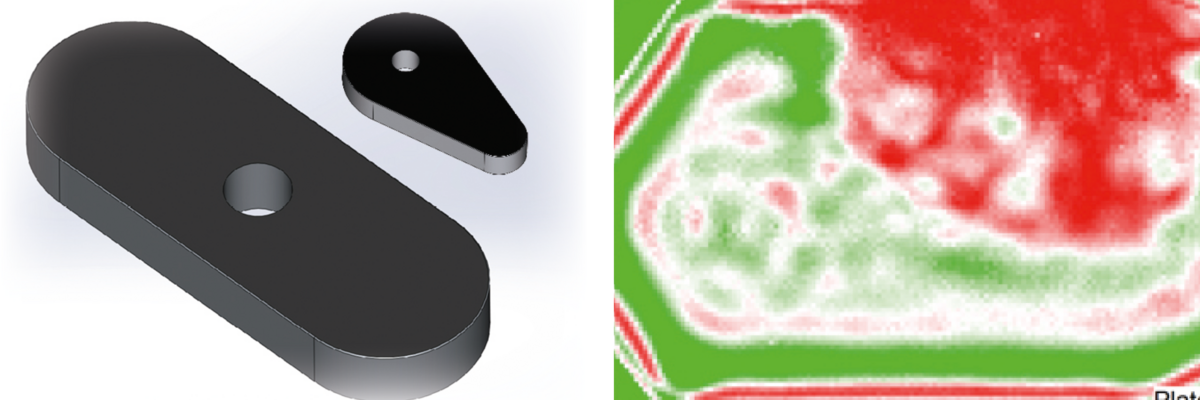

C-Scan von Keramiken
Prüfverfahren: Transmission
Fehlerart: Delamination und Dichteschwankungen vor und nach dem Sinterprozess
Prüfköpfe: CF 075 und CF 125

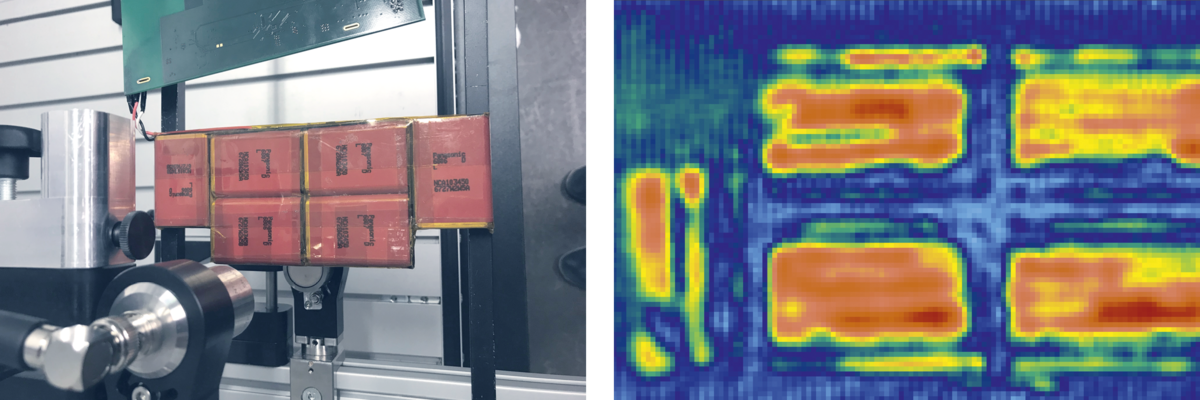

Prüfmethode: Transmission
Fehlerart: Lufteinschlüsse, Elektrolytverteilung
Prüfköpfe: CF400
