SONOFLOW CO.56 Pro

Flow-Bubble Sensoren zur Anwendung in Herz-Lungen-Maschinen

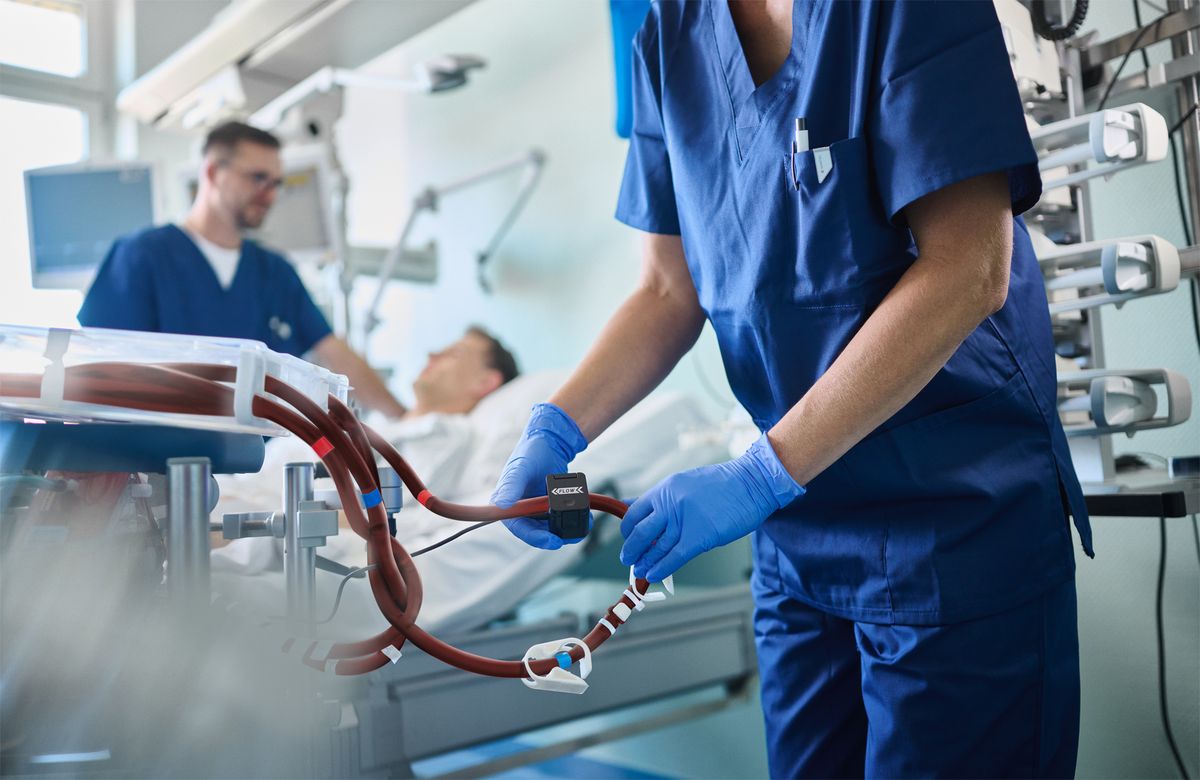

SONOFLOW CO.56 Pro - einfach freihängend montierenSONOFLOW CO.56 Pro - mit niedrigem Gewicht einfach freihängend montieren
SONOFLOW CO.56 Pro - einfach freihängend montierenSONOFLOW CO.56 Pro - mit niedrigem Gewicht einfach freihängend montieren

AUF EINEN BLICK

    • Nicht-Invasive SONOFLOW CO.56 FlowBubble Sensoren zur Anwendung in Herz-Lungen-Maschinen
    • Identifizierung von Luftblasen in der Arterienleitung für die aktive Patientensicherheit
    • Kontinuierliche Überwachung der Durchflussmengen von der Arterienpumpe
    • Implementierung von bis zu zwölf Sensoren mit nur einer Steuereinheit garantiert den weltweit kleinsten Footprint für einen OEM FlowBubble Sensor

      Jetzt anfragen

      Der kardiopulmonale Bypass (CPB) ist ein medizinisches Standardverfahren, das bei Operationen vorübergehend die Funktion des Herzens und der Lunge übernimmt und den menschlichen Blut- und Sauerstoffkreislauf gewährleistet. Die CPB-Pumpe wird in diesem Zusammenhang auch oft als Herz-Lungen-Maschine (HLM) bezeichnet. Da es sich bei HLM um hochkomplexe medizinische Geräte handelt, die einen direkten Einfluss auf Menschenleben haben, sind die technologischen Anforderungen besonders hoch. Ein zuverlässiges Funktionieren aller eingesetzten Komponenten muss dabei jederzeit gewährleistet sein. Aus diesem Grund gilt die Kombination von Durchflussmessung und Luftblasendetektion als wichtiges Sicherheits- als auch Komfortmerkmal.

      Hybride SONOFLOW CO.56 Flow-Bubble Sensoren erfolgreich in Herz-Lungen-Maschinen implementiert

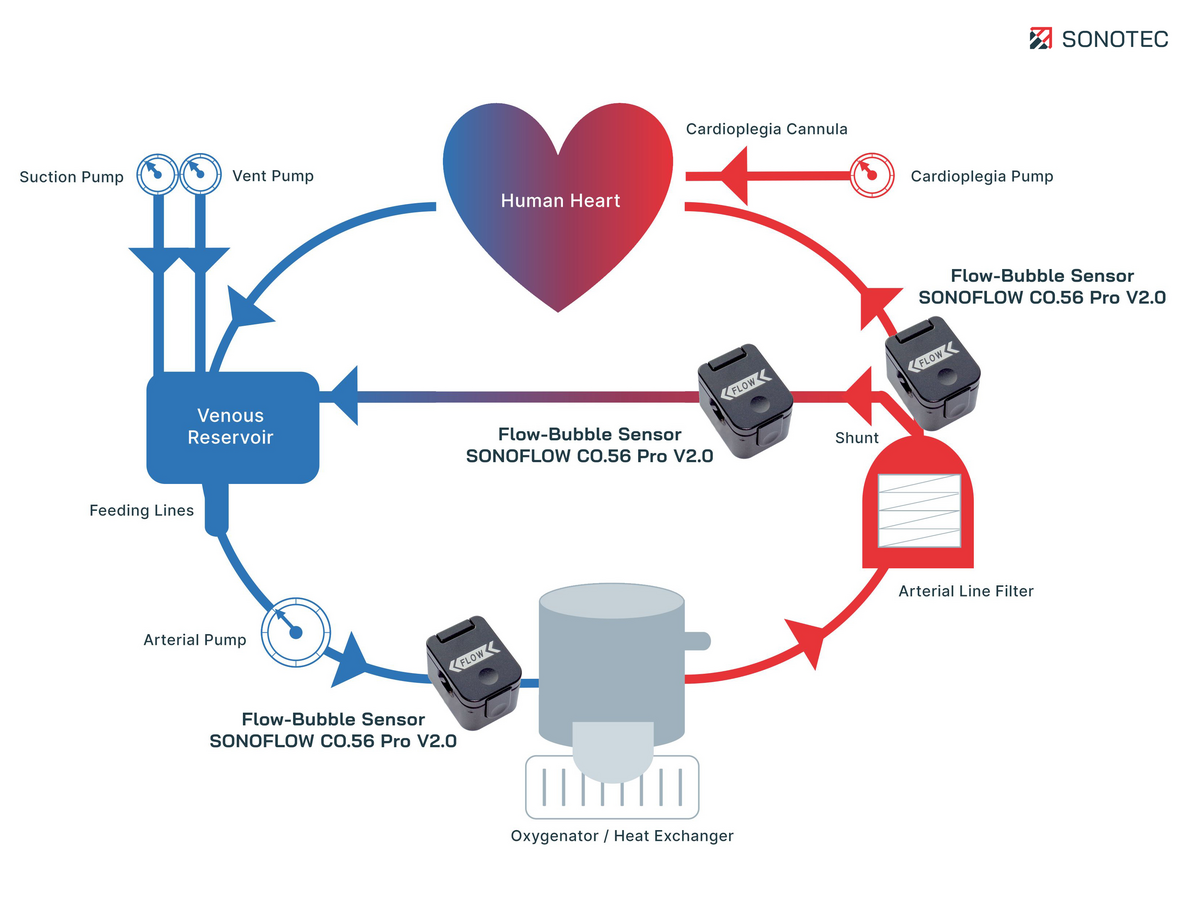

      Da Herz-Lungen-Maschinen die Funktion des Herzens und der Lunge übernehmen, imitieren sie unter technischen Gesichtspunkten das Herz als "Pumpe" und den Gasaustausch der Lunge. Dabei werden im kardiopulmonale Bypass zwei Hauptkreisläufe initiiert: Der venöse Kreislauf und der arterielle Kreislauf mit weiteren Zuleitungen. Der Venenkreislauf der Herz-Lungen-Maschine wird von venösem Blut aus der rechten Herzkammer des Patienten gespeist, welches in das Venöse Reservoir der HLM abgelassen und verarbeitet, und anschließend als arterielles Blut in die Aorta des menschlichen Körpers zurückgepumpt wird.

      Medizintechnik bestückt mit Hightech Equipment

      Die arterielle Pumpe, die aus dem Venösen Reservoir gespeist und direkt mit einem extrakorporalen Oxygenator verbunden ist, ist die Hauptpumpe der Herz-Lungen-Maschine und übernimmt ganz oder teilweise die Funktion des Herzens. Alle anderen Pumpen und Komponenten der HLM sind ihr untergeordnet. Die implementierten Alarmsettings regeln bzw. stoppen die Hauptpumpe und die zugehörigen Komponenten bei Bedarf. Der extrakorporale Oxygenator ist ein Gerät, das die Aufgabe der menschlichen Lunge übernimmt. Hier wird dem venösen Blut Kohlendioxid entzogen und Sauerstoff zugesetzt. Das Schlauchsystem der Herz-Lungen-Maschine besteht aus PVC- und Silikonschläuchen, Kanülen und Shunts, die in verschiedenen Größen Anwendung finden. Das Herzstück der HLM ist die Konsole mit integriertem Steuergerät und Notstrombatterien. Herz-Lungen-Maschinen sind als modulare Systeme erhältlich, die jedes Krankenhaus nach seinen spezifischen Anforderungen und Bedürfnissen ausgestalten kann.

      Eine Vielzahl an Sensoren überwachen, unterstützen und schützen wichtige menschliche Körperfunktionen

      Luftblasendetektoren sind die Schlüsselsensoren der Patientensicherheit. Sie müssen zwingend nach dem arteriellen Filter an die Arterienleitung geklemmt werden, um vor massiver Luftembolie zu schützen. Die Sensoren warnen und unterbrechen die arterielle Pumpe automatisch. Es gibt zusätzlich weitere Möglichkeiten, Luftblasensensoren innerhalb des HLM-Kreislaufes zu platzieren. Da das Venöse Reservoir die erste und wahrscheinlichste Stelle für Blasenkontamination ist, ist die Platzierung eines Blasendetektors zwischen diesem und der arteriellen Pumpe eine ebenso sinnvolle Option. Auch die Integration eines entsprechenden Sensors zwischen Oxygenator und arteriellem Filter ermöglicht das rechtzeitige Isolieren von Luftblasen. Die ideale und sicherste Lösung ist die Implementierung mehrere Blasensensoren.

      Um Luftblasen nicht nur zu erkennen, sondern auch effektiv zu managen, ist die Verwendung von Shunts zur Verbindung der arteriellen Leitung und des Venösen Reservoirs ein kritischer Punkt. Wenn Luft im arteriellen System erfasst wird, wird diese Linie sofort durch den Shunt geschlossen und das blasenkontaminierte Blut direkt in das Venöse Reservior abgegeleitet. Wenn keine Luft mehr detektiert wird, öffnet der Shunt die arterielle Linie automatisch, um das Blut wieder direkt in den menschlichen Körper zu speisen. Aus diesem Grund müssen die den Shunt passierenden Durchflussmengen kontinuierlich mit den von der Arterienpumpe erzeugten Durchflussmengen verglichen, überwacht und über die Einsatzzeit der Herz-Lungen-Maschine gesteuert werden. Für diesen Zweck werden Durchflusssensoren eingesetzt, die diese Aufgabe störungsfrei und zuverlässig erfüllen.

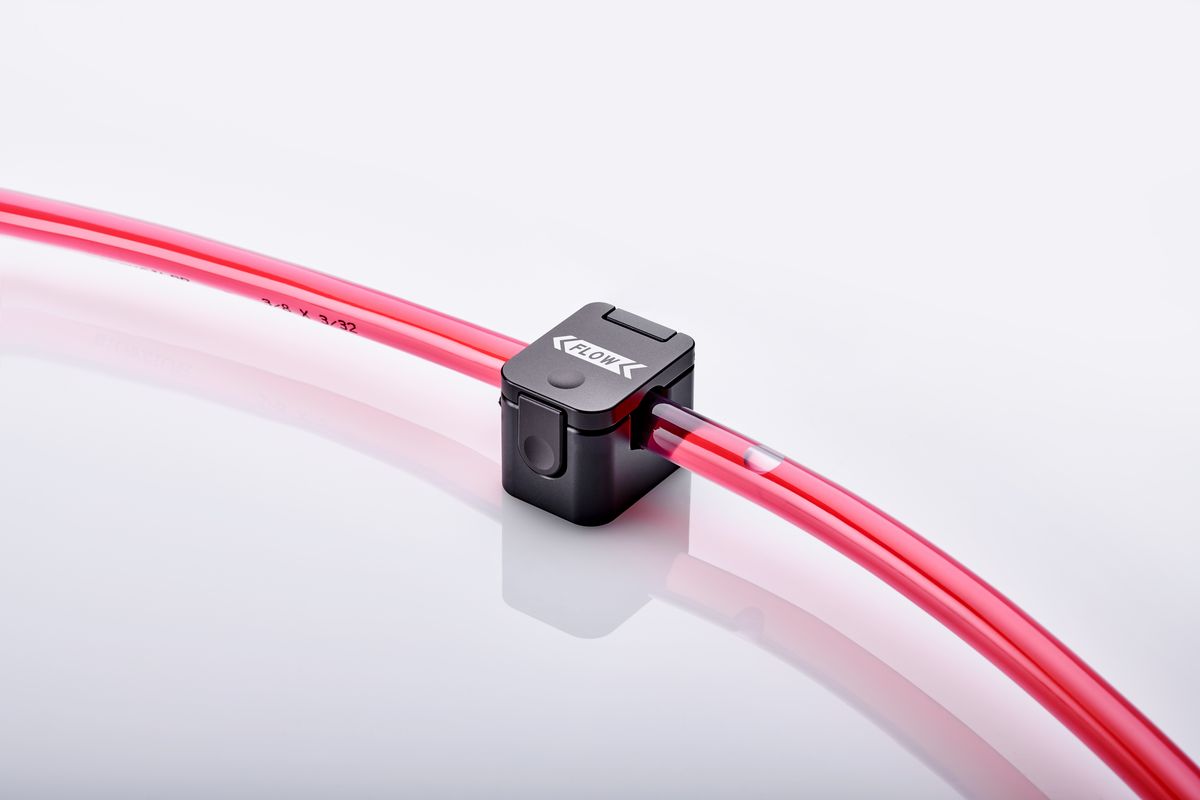

      Hybride SONOFLOW CO.56 Pro Ultraschallsensoren für die kombinierte Durchflussmessung und Luftblasenerkennung

      Da sowohl Blasendetektoren als auch Durchflusssensoren elementare Sicherheitsfeatures in Herz-Lungen-Maschinen sind, hat SONOTEC die Produktlinie SONOFLOW CO.56 Pro entwickelt. Diese vereint die Durchflussmessung und die Luftblasenerkennung in Flüssigkeiten in einem kompakten Gerät. Die integrierte Elektronik und die Möglichkeit, bis zu zwölf unabhängige Sensoren mit nur einer Steuereinheit zu betreiben, garantieren den weltweit kleinsten Footprint für einen OEM FlowBubble Sensor in Herz-Lungen-Maschinen. Die nicht-invasiven Ultraschallsensoren führen schnelle bi-direktionale Messungen durch und lassen sich leicht frei am Schlauch anklemmen. Die Genauigkeit des SONOFLOW CO.56 Pro liegt bei zwei Prozent, die Wiederholgenauigkeit bei einem Prozent. Diese Werte sind abhängig von der Montage des Sensors und der Art der gemessenen Flüssigkeiten. Zusätzlich zur Messung der Durchflussrate detektiert der Sensor Luftblasen mit einer Größe von bis zu einem Drittel des Schlauchinnendurchmessers.

      SONOFLOW CO.56 Pro erfolgreich in Herz-Lungen-Maschinen eindesignt

      Führende Unternehmen der Medizintechnik setzen bereits auf diese wegweisende Technologie und haben die Steuer- und Überwachungseinheit zur unmittelbaren Durchflussmessung und Blasenerkennung in ihre Geräte implementiert. Eines der branchenführenden Unternehmen, das Herz-Lungen-Maschinen entwickelt und herstellt, hat die hybride Sensorlösung in seine kürzlich lancierte Neuentwicklung integriert.



      SONOFLOW CO.56 Pro – Produktmerkmale auf einen Blick
      Kompaktes Sensordesign mit integrierter Elektronik und Datenverarbeitung
      Clamp-on-Lösung für die nicht-invasive Messung
      Schnelle & bidirektionale Durchflussmessung
      Messgenauigkeit von bis zu +/- 2% und Wiederholgenauigkeit von +/- 1%
      (abhängig von der Montage des Sensors und der Art der gemessenen Flüssigkeiten
      Erkennung von Luftblasen von 30% - 50% des Schlauchinnendurchmessers
      Erhältlich für eine breite Palette von Schlauchgrößen und -materialien
      SONOTEC ist nach ISO 9001 und ISO 13485 zertifiziert

      Der Hauptaspekt des Herstellers, dabei auf die Sensoren der SONOFLOW CO.56 Pro-Serie zu vertrauen, bestand im kompakten Design der Sensoren, der integrierten Elektronik und der Möglichkeit der Mehrpunktmessung. So konnten fünf der intelligenten Sensoren mit unterschiedlichen Kanalgrößen problemlos in die neu entwickelte Konsole des Kunden implementiert werden. Die integrierte Elektronik macht den Anschluss der hybriden Sensoren obendrein zum Kinderspiel. Der eingebaute Mikrocontroller garantiert die Steuerung aller Prozesse, deren Daten über die RS485-Schnittstelle übertragen werden. Die Sensoren selbst messen die Durchflussmengen an verschiedenen Schläuchen und Shunts, die zum Körper oder zurück in den Venenkreislauf der Herz-Lungen-Maschine führen. Gleichzeitig erfassen sie zuverlässig Luftblasen. Schlussendlich geben die nicht-invasiven Ultraschallsensoren Rückmeldung über den tatsächlichen Durchfluss im Vergleich zum theoretischen Durchfluss der Pumpe.

      Weiterführende Infos zum Produkt

      SONOFLOW CO.56 FlowBubble Sensor

      SONOFLOW CO.56 Pro | Clamp-On Sensor
      ...zur nicht-invasiven Durchflussmessung und Luftblasendetektion an flexiblen Schläuchen zur Anwendung in medizintechnischen Produkten
