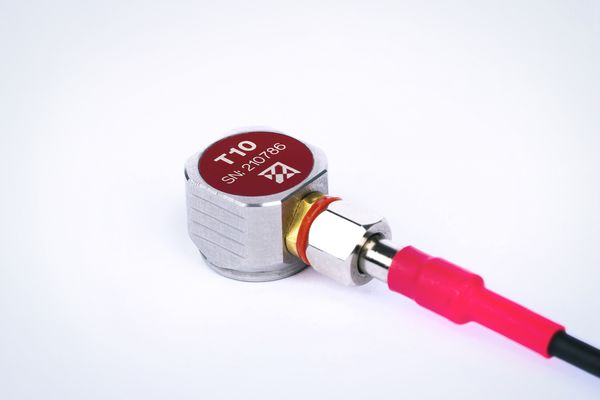

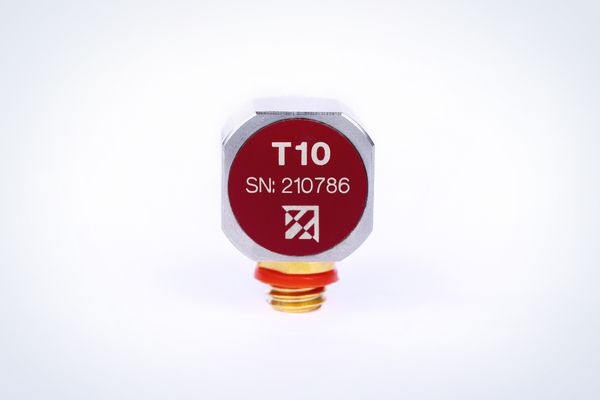

T10
Körperschallsonde
Die kompakte Körperschallsonde T10 eigenet sich ideal für die permanente Maschinenprüfung in Anlagen.
- Kompakte Ultraschallsonde bis 100 kHz
- Überwachung schwer zugängliche Prüfstellen durch feste Installation
- Für die Prüfung an nicht magnetischen Oberflächen
- Trendbeobachtungen über längere Zeiträume
Mit der Körperschallsonde T10 kann der Zustand von Maschinen, Anlagen und Prozessen überwacht werden, sofern bei diesen nachweisbarer Körperschall im Ultraschallbereich entsteht. Veränderungen der Schallsignale weisen auf eine Zustands- und/oder Prozessänderung in der Anlage hin. Die Detektion dieser Veränderungen bildet die Grundlage für die Zustandsüberwachung in der vorbeugenden Instandhaltung. Die Körperschallsonde T10 kommt zum Einsatz, wenn der Bauraum stark beengt ist oder der Prüfling nicht mit einer großen Sensormasse belastet werden darf. Die Körperschallsonde T10 eignet sich auch für den Einsatz auf nicht magnetischen Oberflächen.
Die Art der Ankopplung richtet sich nach der Art der Prüfung. Die Sonde kann für kurzzeitige Messungen per Hand angekoppelt oder für wiederkehrende Messungen mit Aufzeichnung von Messdaten mit Bienenwachs fixiert werden. Für eine Dauerüberwachung oder eine feste Montage innerhalb einer Sicherheitsabdeckung/-zone wird die Sonde angeklebt.
Technische Daten
| Artikelnummer | 100 01 0378 |
|---|---|

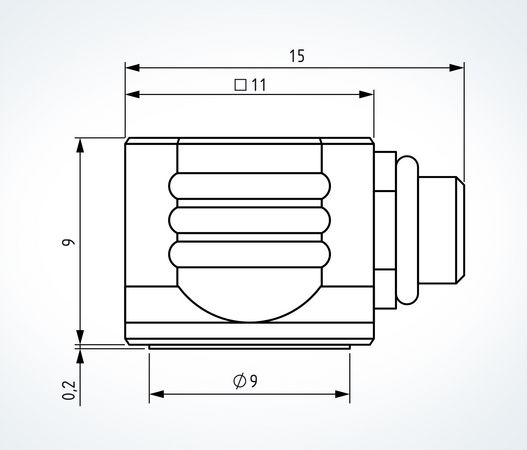

| Maße (L × B × H) | 11× 11 × 9 (Gehäuse ohne Anschlussbuchse) |
| Gewicht | ca. 5 g |
| Elektrischer Anschluss | UNF 10-32 (Microdot) |
| Mittenfrequenz | 25,0 ± 3,0 kHz |
| Empfindlichkeit | 6,0 mV / 1 m/s² @ Mittenfrequenz |
| Materialien | Gehäuse: Edelstahl; Vorlauf: PEEK |
| Einsatz-/Lagertemperatur | -40 … +110 °C |
| Schutzart | IP64 |
| Lieferumfang | Körperschallsonde T10; Anschlusskabel UNF 10-32 – BNC 1,5 m; Transportbox; Dokumente (Kalibrierzertifikat, Technisches Datenblatt) |
*Die angegebenen akustischen Daten gelten ab einer Frequenz von 5 kHz.
