SONOSCAN AWS Prüfköpfe

nach Nordamerikanischem Standard

SONOSCAN AWS Prüfköpfe mit serrated wedgeSONOSCAN AWS Prüfköpfe mit snail wedgeSONOSCAN AWS Prüfkopf mit snail wedge
SONOSCAN AWS Prüfköpfe mit serrated wedgeSONOSCAN AWS Prüfköpfe mit snail wedgeSONOSCAN AWS Prüfkopf mit snail wedge

Vorteile

  • Hervorragende akustische Eigenschaften
  • Gerfertigt aus hochempfindlichen Piezokompositen
  • Hergestellt nach Norm ASTM E1065 der American Welding Society



Wichtige Anwendungsfelder

  • Materialprüfung
  • Schweißnahtprüfung
  • Robuste Prüfköpfe mit BNC-Anschluss für schnelles Scannen

Jetzt anfragen

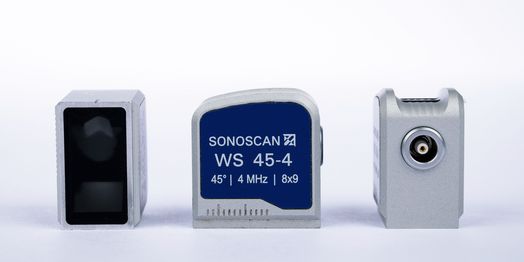

Neben Winkelprüfköpfen (nach europäischer Norm) und Quick-Change-Prüfköpfen bieten wir für die Schweißnahtprüfung AWS-Prüfköpfe mit wechselbarem Winkelvorlauf in gängigen Größen und Frequenzen für den amerikanischen Markt an.

Die Prüfköpfe werden entsprechend den spezifischen Anforderungen der ASTM E1065 der American Welding Society bei uns im Haus gefertigt. Anstatt herkömmlicher Keramiken werden hochempfindliche Piezokomposite, die in der hauseigenen Fertigung produziert werden, für die SONOSCAN-Prüfkopfserie verwendet. Eine innovative Fertigungstechnik der Schutzschicht sorgt zusätzlich für hervorragende akustische Eigenschaften der Prüfköpfe, wie etwa eine hohe Empfindlichkeit und niedriges Rauschen.

Die robusten Prüfköpfe mit BNC-Anschluss ermöglichen ein schnelles Scannen über einen relativ großen Prüfbereich bei hoher Präzision und Wiederholbarkeit. Über Befestigungsschrauben lassen sich neben den SONOTEC-Winkelkeilen alle gängigen Vorlaufkeile montieren. Dank der verschiedenen Vorlaufkeile sind mit einem Prüfkopf vielfältige Anwendungen möglich.

Typen und Vorlaufkeile

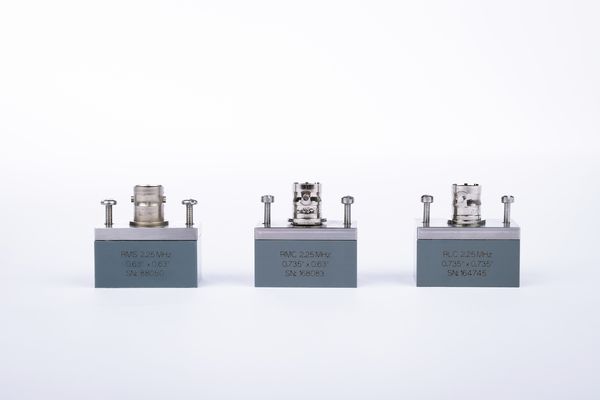

SONOSCAN AWS Prüfköpfe

AWS-Impuls-Echo-Prüfkopf SONOSCAN RSC 2.250,63"" x 0,63""; 2,25 MHz; Piezokomposit; BNC-Steckverbindung
AWS-Impuls-Echo-Prüfkopf SONOSCAN RMC 2.250,63"" x 0,75""; 2,25 MHz; Piezokomposit; BNC-Steckverbindung
AWS-Impuls-Echo-Prüfkopf SONOSCAN RLC 2.250,75"" x 0,75""; 2,25 MHz; Piezokomposit; BNC-Steckverbindung

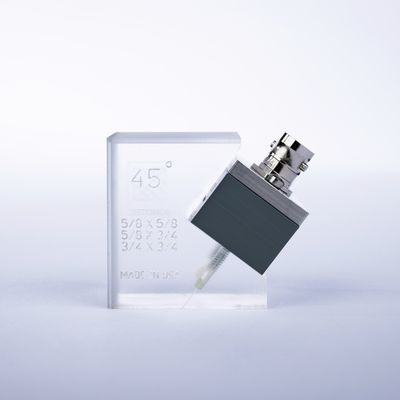

Winkelkeil (snail und serrated)

Winkelkeil (serrated) für AWS 45°für 5/8''x5/8'', 5/8''x3/4'' und 3/4''x3/4'' Sonden
Winkelkeil (serrated) für AWS 45°für 5/8''x5/8'', 5/8''x3/4'' und 3/4''x3/4'' Sonden
Winkelkeil (serrated) für AWS 70°für 5/8''x5/8'', 5/8''x3/4'' und 3/4''x3/4'' Sonden
Winkelkeil (Snail) für AWS 45°für 5/8''x5/8'', 5/8''x3/4'' und 3/4''x3/4'' Sonden
Winkelkeil (Snail) für AWS 60°für 5/8''x5/8'', 5/8''x3/4'' und 3/4''x3/4'' Sonden
Winkelkeil (Snail) für AWS 70°für 5/8''x5/8'', 5/8''x3/4'' und 3/4''x3/4'' Sonden

Downloads

TypTitelDateigröße
Prüfkopfkatalog ZfP7,11 MB
