BS20

Breitbandiger Körperschall- und Temperatursensor

Vorteile:

  • Bandbreite 20 bis 100 kHz
  • Anwendungsgebiete: Maschinenprüfung und Kondensatableiterprüfung
  • Austauschbare Waveguides
  • Integriertes LED-Licht
  • Infrarot Thermometer für -70 bis +380 °C Objekttemperatur

Jetzt anfragen

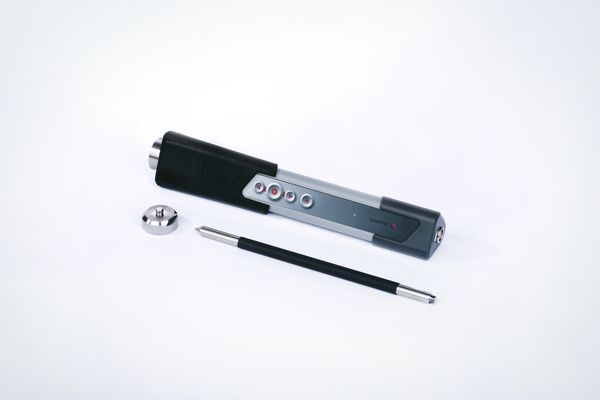

Der Körperschallsensor BS20 ist ein Zubehörteil zum SONAPHONE und ist speziell für folgende Aufgaben konzipiert:

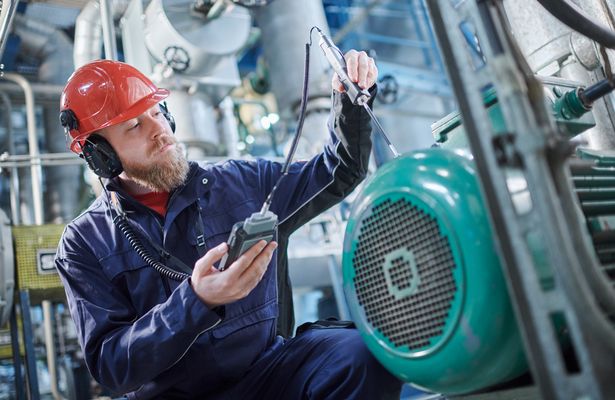

  • Zustandsüberwachung von Maschinen und Anlagen

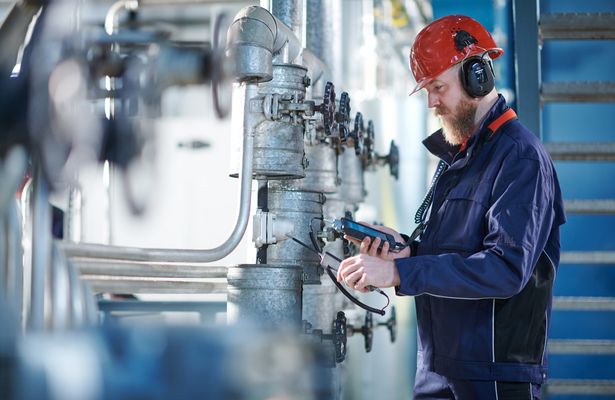

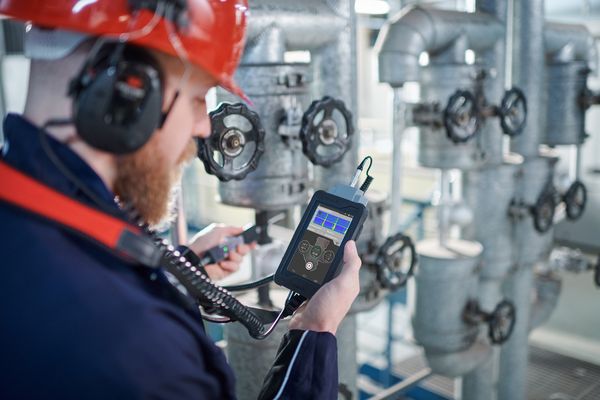

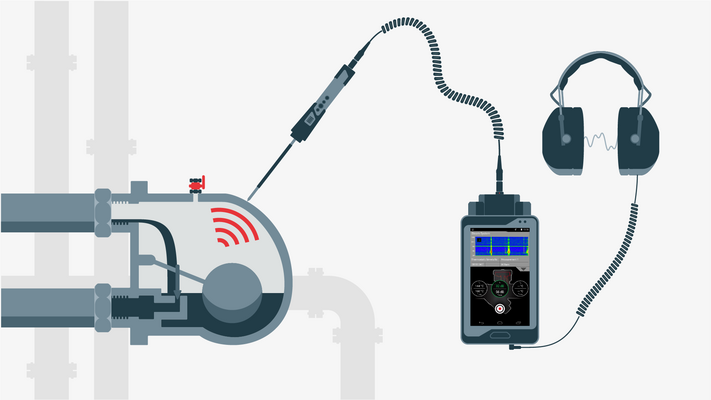

  • Funktionsüberprüfung von Kondensatableitern und Ventilen
  • Überwachung von Lagerverschleiß und Fehlfunktionen
  • Überwachung von Schmierzuständen

Bandbreite 20 bis 100 kHz

Simultane Analyse des Frequenzbereichs zwischen 20 und 100 kHz

Integrierter Infrarot-Temperatursensor

Der integrierte Infrarot-Temperatursensor erfasst schnell und berührungslos die Oberflächentemperatur des Prüfobjektes. Die Größe des optischen Erfassungsfeldes ist abhängig vom Abstand zwischen Sensor und Prüfobjekt.

LED-Leuchte

Die LED-Leuchten dienen als Taschenlampe und erleichtern das Ankoppeln des Sensors an Prüfpunkten in schlecht beleuchteter Umgebung.

Zubehör

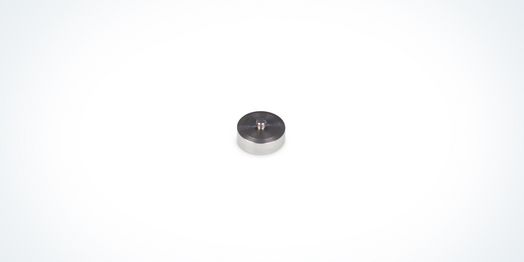

Kurzer Waveguide BS20-1

Anwendungen: Standardprüfungen ohne spezielle Anforderungen

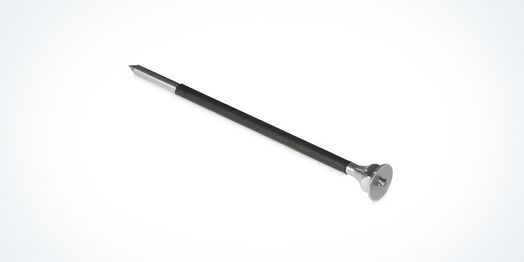

Langer Waveguide BS20-2

Anwendung: Prüfungen an schwer zugänglichen Stellen und Hochtemperaturanwendungen

Magnetischer Waveguide BS20-3

Anwendung: Zur Ankopplung an der Prüfstelle bei Langzeitprüfungen und zur Sicherstellung eines gleichmäßigen Anpressdruckes

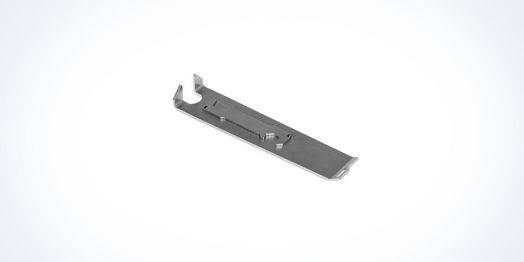

Schlüsselsatz für Körperschall- und Temperatursensor BS20

Zur Montage und Demontage von Waveguides

Technische Daten

Körperschall- & Temperatursensor BS20

Ausführung

Kontaktsensor zur Schwingungsaufnahme aus Festkörpern, austauschbare Waveguides, berührungsloser Infrarot-Temperatursensor, LED-Leuchten

Bedienung

Über Tasten am Sensor oder am Gerät
Tasten:
Messung starten/stoppen
LED-Leuchten
Lautstärke

Maße (B x H x T)

30 x 155 x 30 mm

Gewicht

140 g­­­

Temperaturbereiche

Lagertemperatur: -20 bis +60 °C
Betriebstemperatur: -10 bis +40 °C

Schutzart

 IP40

Frequenzbereich

 20 bis 100 kHz

Temperaturmessbereich

-70 bis +380 °C Objekttemperatur

Messauflösung

Ultraschall: 1 dB
Temperatur: 1 K

Stromanschluss

Kabelverbindung mit dem SONAPHONE
Länge Spiralkabel: 160 cm

Zubehör

Kurzer Waveguide:
Länge: 22 mm
Durchmesser: 18 mm
Gewicht: 33 g
Langer Waveguide:
Länge: 150 mm
Durchmesser: 18 mm
Gewicht: 15 g
