SONOCHECK ALD | Tropfkammersensor

Clamp-On-Sensor zur Füllstandsmessung an Tropfkammern

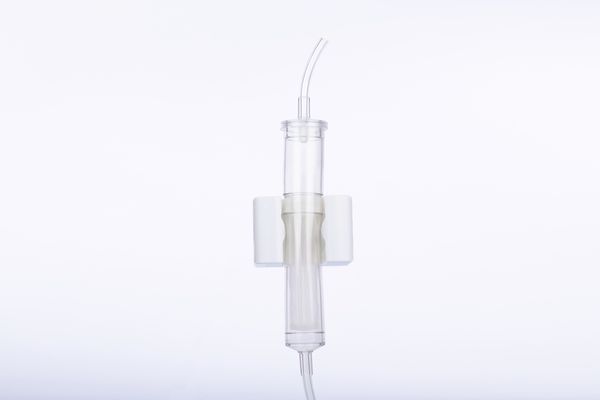

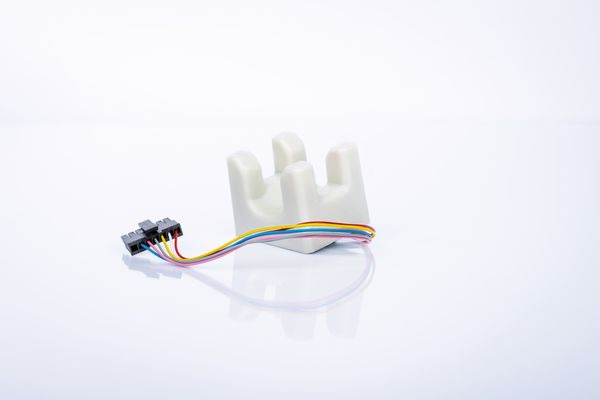

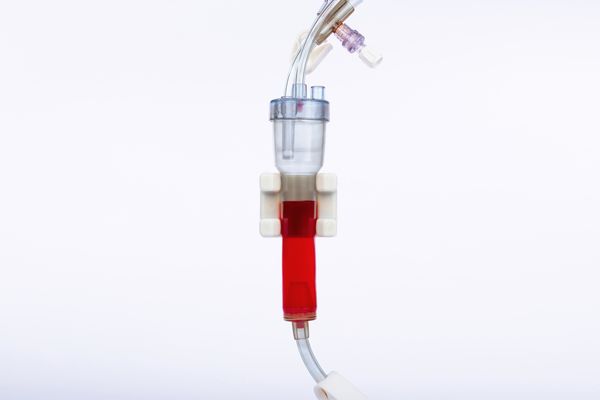

Ultraschallsensor für Tropfkammern SONOCHECK ALD01Ultraschallsensor für Tropfkammern SONOCHECK ALD02Tropfkammersensor mit Ultraschall SONOCHECK ALD02
Ultraschallsensor für Tropfkammern SONOCHECK ALD01Ultraschallsensor für Tropfkammern SONOCHECK ALD02Tropfkammersensor mit Ultraschall SONOCHECK ALD02

PRODUKTVORTEILE

  • Berührungslose Messung an Tropfkammern
  • Kein Fehlalarm durch Schaum
  • Ein- und zweikanalige Lösungen
  • Geeignet für jede Tropfkammer
  • Verschleiß- und wartungsfrei
  • Integrierte Elektronik, keine externe Elektronikplatine erforderlich
  • Erfüllt Sicherheitsanforderungen nach IEC 60601-1

Jetzt anfragen

SONOCHECK ALD | Intelligenter Tropfkammersensor zur Füllstandsmessung

Der Tropfkammersensor SONOCHECK ALD überwacht berührungslos den Füllstand in der Infusionstherapie, der Dialyse oder der parenteralen Ernährung. Kleine schaumige Blasen werden vom Clamp-On-Sensor ignoriert.

Zwei Konfigurationen für verschiedene Anforderungen

  • Der SONOCHECK ALD01 ist ein einkanaliger Sensor, der mit einer Messstelle einen festgelegten Flüssigkeitsstand zuverlässig überprüft.
  • Der zweikanalige SONOCHECK ALD02 erfasst Füllstände, die zwischen einem Minimal- und einem Maximalwert schwanken.

Beide Versionen lassen sich kundenspezifisch anpassen und erfüllen zuverlässig die Sicherheitsanforderungen der internationalen Norm IEC 60601-1 für medizinische elektrische Geräte.

Benutzerfreundlicher Tropfkammersensor

Bauform und Größe der Sensoren sind unter anderem abhängig vom Durchmesser und Material der eingesetzten Tropfkammer. Bei der Anpassung wird auf eine hohe Benutzerfreundlichkeit geachtet. Auf Wunsch kann der Ultraschallsensor mit einem einfach zu schließenden Deckel ausgestattet werden, der für einen sicheren Halt der Tropfkammer sorgt. Die komplette Auswerteelektronik ist im nicht-invasiven Kompakt-Sensor integriert. Zertifiziert nach ISO 13485 bieten wir bei Bedarf Unterstützung bei der für die Zulassung von Medizinprodukten notwendigen Dokumentation.

Technische Daten

MESSPRINZIP

Ultraschall

TROPFKAMMER

Außendurchmesser: zu definieren
Material: Kunststoff

REAKTIONSZEIT

50 ms

STROMVERSORGUNG

+5 ± 0,5 VDC
≤ 40 mA

ARBEITSTEMPERATURBEREICH

5 bis 60 °C

SCHNITTSTELLEN

TTL
Seriell
PWM

STANDARDS

Sicherheitsanforderungen: IEC 60601-1
EMC: IEC 60601-1-2
Biologische Kompatibilität: DIN EN 61157

Downloads

TypTitelDateigröße
Flyer SONOCHECK Sensoren650 KB

Anwendungen

  • Infusion
  • Dialyse
  • Parenterale Ernährung
  • Pharmazeutische Industrie
