SONOSCAN Quick Change Prüfköpfe

nach nordamerikanischer Norm

SONOSCAN Quick Change Prüfköpfe nach nordamerikanischer NormSONOSCAN Quick Change Prüfköpfe nach nordamerikanischer NormSONOSCAN Quick Change Prüfköpfe nach nordamerikanischer Norm mit verschiedenen Vorlaufkeilen
SONOSCAN Quick Change Prüfköpfe nach nordamerikanischer NormSONOSCAN Quick Change Prüfköpfe nach nordamerikanischer NormSONOSCAN Quick Change Prüfköpfe nach nordamerikanischer Norm mit verschiedenen Vorlaufkeilen

Vorteile

  • Hervorragende akustische Eigenschaften
  • Gerfertigt aus hochempfindlichen Piezokompositen
  • Hergestellt nach Norm ASTM E1065 der American Welding Society



Wichtige Anwendungsfelder

  • Materialprüfung
  • Schweißnahtprüfung

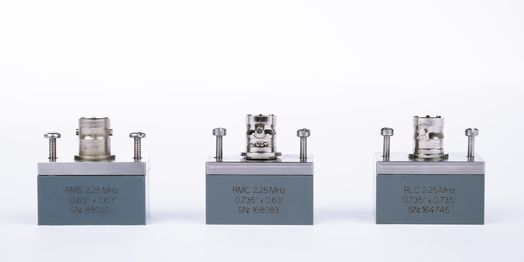

  • Einsatz an Stellen, die für die größeren AWS-Prüfköpfe schwierig sind

Jetzt anfragen

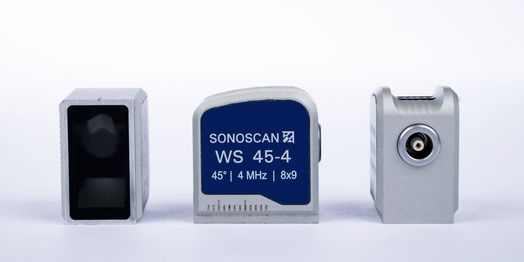

Neben Winkelprüfköpfen nach europäischer Norm bieten wir für die Schweißnahtprüfung Prüfköpfe mit schnellwechselbarem Winkelvorlauf („Quick Change“) in gängigen Größen und Frequenzen sowie diverse Vorlaufkeile für den amerikanischen Markt an.

Die Prüfköpfe werden entsprechend den spezifischen Anforderungen der ASTM E1065 der American Welding Society bei uns im Haus gefertigt. Anstatt herkömmlicher Keramiken werden hochempfindliche Piezokomposite, die in der hauseigenen Fertigung produziert werden, für die SONOSCAN-Prüfkopfserie verwendet. Eine innovative Fertigungstechnik der Schutzschicht sorgt zusätzlich für hervorragende akustische Eigenschaften der Prüfköpfe, wie etwa eine hohe Empfindlichkeit und niedriges Rauschen.

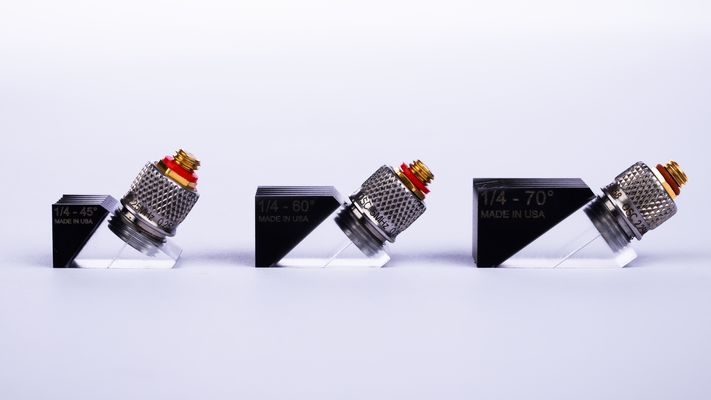

SONOTEC-Winkelkeile sowie alle gängigen Vorlaufkeile lassen sich dank des üblichen Schraubgewindes schnell am Prüfkopf montieren. Zudem lassen sich im Bedarfsfall schnell austauschen, wenn für eine angemessene Fehlerbewertung verschiedene Frequenzen oder Winkel notwendig sind. Quick-Change Prüfköpfe werden überall dort eingesetzt, wo der Zugang zum Prüfobjekt mit den größeren AWS Prüfköpfen schwierig ist. Die relativ kleinen, runden Elemente bieten zudem eine bessere Auflösung von Fehlern.

Typen und Vorlaufkeile

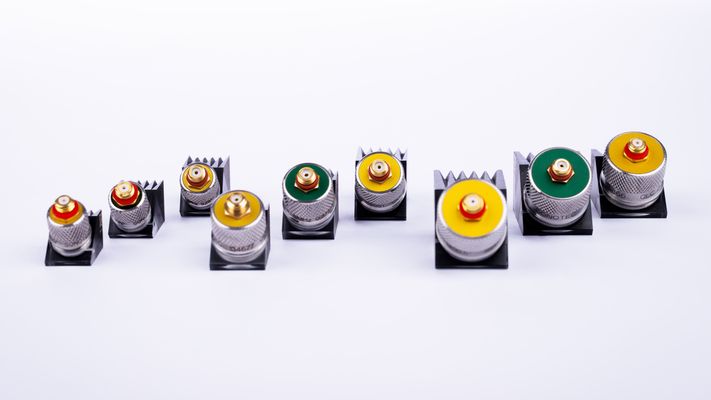

SONOSCAN Quick Change Prüfköpfe nach nordamerikanischem Standard

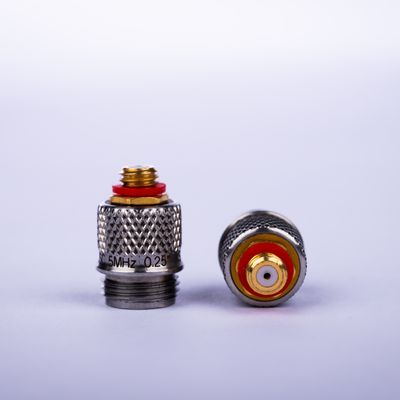

Quick-Change-Impuls-Echo-Prüfkopf SONOSCAN QSC 2.25 Ø 0,25''; 2,25 MHz; Piezokomposit, Microdot-Steckverbindung
Quick-Change-Impuls-Echo-Prüfkopf SONOSCAN QMC 2.25 Ø 0,375''; 2.25 MHz; Piezokomposit, Microdot-Steckverbindung
Quick-Change-Impuls-Echo-Prüfkopf SONOSCAN QLC 2.25 Ø 0,5''; 2,25 MHz; Piezokomposit, Microdot-Steckverbindung
Quick-Change-Impuls-Echo-Prüfkopf SONOSCAN QSC 5 Ø 0,25''; 5 MHz; Piezokomposit, Microdot-Steckverbindung
Quick-Change-Impuls-Echo-Prüfkopf SONOSCAN QMC 5 Ø 0,375''; 5 MHz; Piezokomposit, Microdot-Steckverbindung
Quick-Change-Impuls-Echo-Prüfkopf SONOSCAN QLC 5 Ø 0,5''; 5 MHz; Piezokomposit, Microdot-Steckverbindung

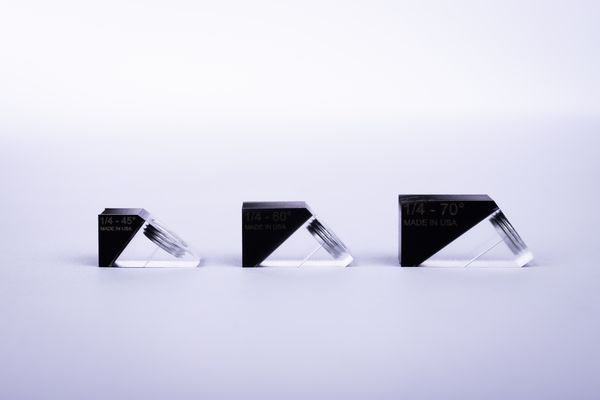

Vorlaufkeile für SONOSCAN Quick Change Prüfköpfe

Winkelkeil für Quick Change 45°für 1/4"" Ø Sonden
Winkelkeil für Quick Change 60°für 1/4"" Ø Sonden
Winkelkeil für Quick Change 70°für 1/4"" Ø Sonden
Winkelkeil für Quick Change 45°für 3/8“ Ø Sonden
Winkelkeil für Quick Change 60°für 3/8“ Ø Sonden
Winkelkeil für Quick Change 70°für 3/8“ Ø Sonden
Winkelkeil für Quick Change 45°für 1/2“ Ø Sonden
Winkelkeil für Quick Change 60°für 1/2“ Ø Sonden
Winkelkeil für Quick Change 70°für 1/2“ Ø Sonden

Downloads

TypTitelDateigröße
Prüfkopfkatalog ZfP2,21 MB
