BS30
Breitbandiger Parabolsensor für die Lecksuche und Detektion von Teilentladungen bis zu 35 Meter
Vorteile im Überblick
- Bandbreite 15 kHz bis 100 kHz
- Reichweite bis zu 35 Metern
- Anwendungsgebiete: Leckageortung, Dichtheitsprüfung, elektrische Inspektion
- Integrierter Ziellaser und Leuchtpunktvisier
- Sehr gute Richtwirkung und Empfindlichkeit
- Unempfindlich gegenüber Störgeräuschen im Hörbereich
- Ergonomisch und leicht

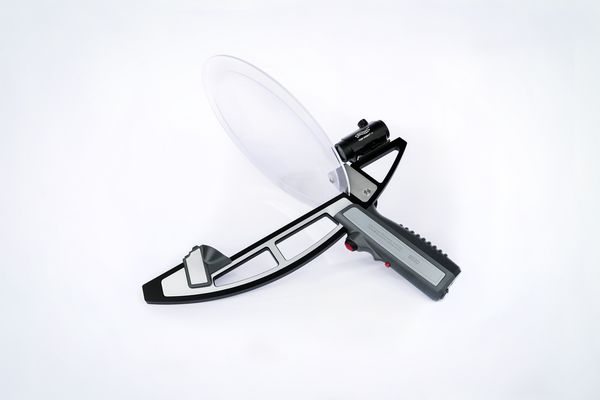

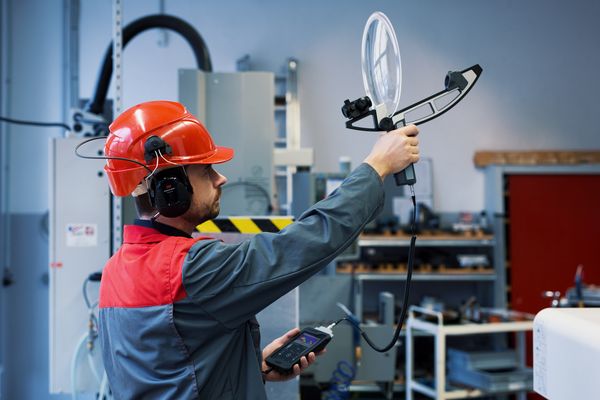

Der Parabolsensor BS30 dient zur punktgenauen Detektion von Ultraschall über Entfernungen bis zu 35 Metern. In Verbindung mit dem Ultraschallprüfgerät SONAPHONE wird der innovative Sensor von SONOTEC zur

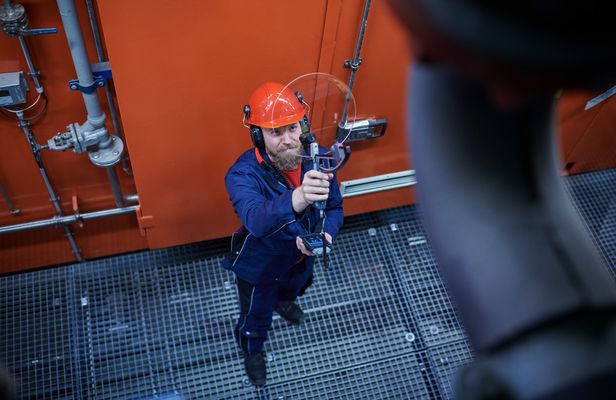

- Detektion von Leckagen an Druckluft-, Gas- und Vakuumanlagen und

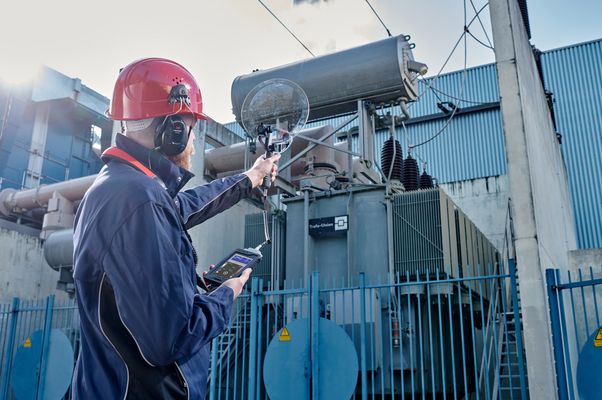

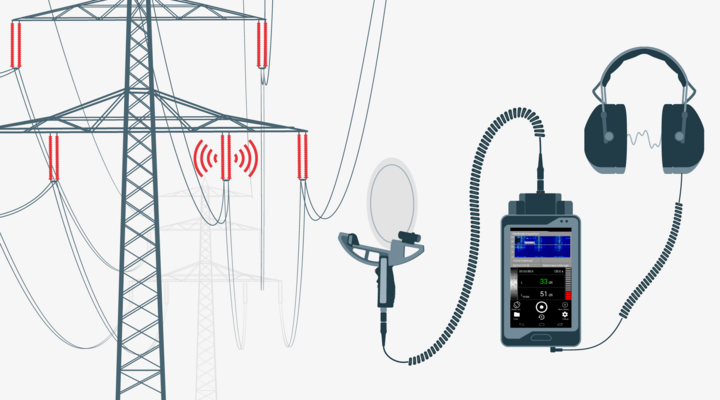

- zur Detektion von elektrischen Teilentladungen eingesetzt.
Reichweite 35 Meter
Der Parabolsensor dient zur punktgenauen Detektion von Ultraschallwellen über Entfernungen bis zu 35 m.
Bandbreite 15 kHz bis 100 kHz
Simultane Analyse des Frequenzbereichs zwischen 15 kHz und 100 kHz

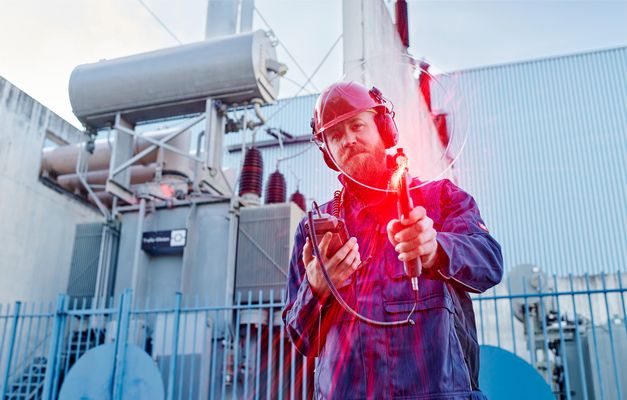

Ziel-Laser und Leuchtpunktzielgerät
Der Ziel-Laser und das Leuchtpunktzielgerät unterstützen bei der genauen Lokalisierung von Schadstellen: Zeigt der Sensor bei der Suche in Richtung der Schadstelle, kann diese anhand der akustischen Signale durch Schwenken des Sensors und Suchen eines lokalen Schallpegelmaximums aufgespürt werden. Der Ziel-Laser und das Leuchtpunktzielgerät markieren die Position der Schadstelle.
Technische Daten
Allgemeine Informationen
| Ausführung | Sensor mit Parabolspiegel zur Detektion von Luftultraschallsignalen über Entfernungen bis 35 m, Ziellaser (Klasse 2) und Leuchtpunktzielgerät |
|---|---|
| Bedienung | Über Tasten am Sensor oder am Gerät: Prüfung starten / stoppen │ Laser ein / aus (Taste gedrückt halten) |
| Maße (B x H x T) | 270 x 440 x 390 mm (in montiertem Zustand) |
| Spiegeldurchmesse | 270 mm |
| Gewicht | 750 g |
Temperaturumgebung
| Lagertemperatur | -20 bis +65 °C |
|---|---|
| Betriebstemperatur | -10 bis +65 °C |
| Schutzart | IP40 |
| Frequenzbereich | 20 bis 100 kHz |
| Messauflösung | Ultraschall: 1 dB Temperatur: 1 K |
| Stromanschluss |
Kabelverbindung mit dem SONAPHONE Länge Spiralkabel: 160 cm |
| Zubehör | Leuchtpunktzielgerät, Transporttasche |
Ziellaser
| Wellenlänge λ | 630 ... 680 nm |
|---|---|
| Laserpunktgröße | < 20 mm bei 10 Meter |
| Abweichung | 2 mrad (Divergenzwinkel: 0,11°) |
