BS10

Breitbandiger Luftschallsensor für die Leckageortung

Vorteile:

  • Bandbreite 20 bis 100 kHz
  • Reichweite bis zu 8 Metern
  • Anwendungsgebiete: Leckageortung, Dichtheitsprüfung, Elektrische Inspektion
  • Integrierter Ziellaser und LED-Leuchte

Jetzt anfragen

Der Luftschallsensor BS10 ist ein Zubehörteil zum SONAPHONE und ist speziell für folgende Aufgaben konzipiert:

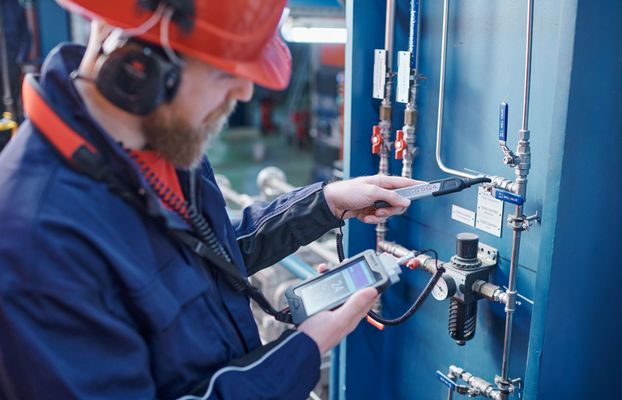

  • Detektion und Bewertung von Leckagen an Druckluft-, Gas und Vakuumanlagen
  • Nachweis von Undichtheiten an Fenstern, Türen, Kabinen, Fahrzeugen oder Behältern (in Kombination mit dem Ultraschallsender SONAPHONE T)

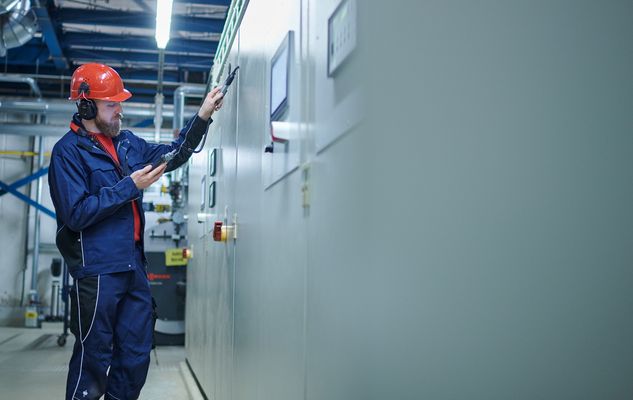

  • Detektion von elektrischen Teilentladungen und Isolationsschäden

Bandbreite 20 bis 100 kHz

Simultane Analyse des Frequenzbereichs zwischen 20 und 100 kHz

Der Ziel-Laser unterstützt bei der genauen Lokalisierung von Schadstellen

Zeigt der Sensor bei der Suche in Richtung der Schadstelle, kann diese anhand der akustischen Signale durch Schwenken des Sensors und Suchen eines lokalen Schallpegelmaximums aufgespürt werden. Der Ziel-Laser markiert die ungefähre Position der Schadstelle.

Die LED-Leuchte

dient als Taschenlampe und erleichtert die Suche von Schadstellen in schlecht beleuchteter Umgebung.

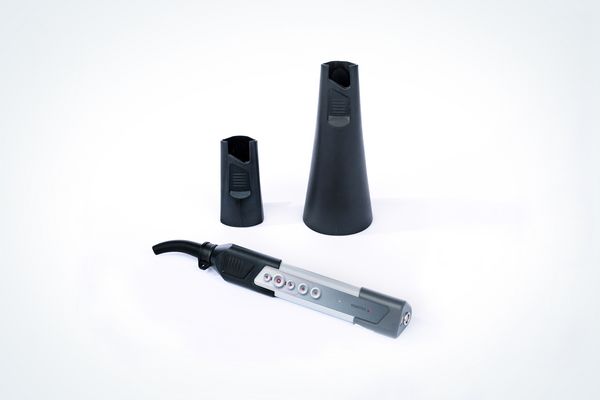

Zubehör

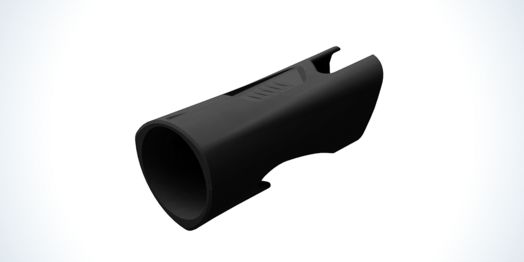

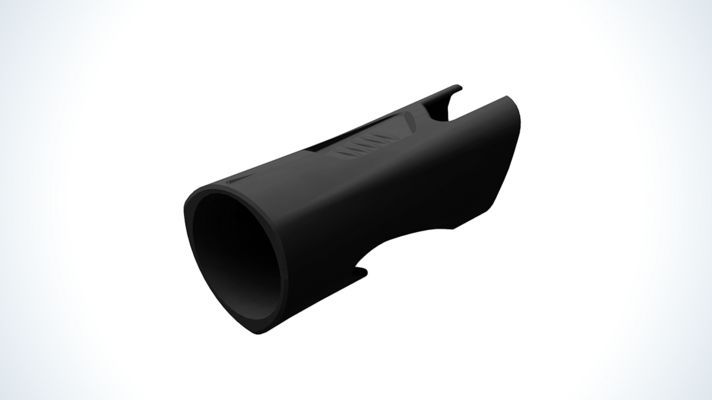

Kleines akustisches Horn BS10-2

Aufsatz für Luftschallsensor BS10 (Standard)
Reichweite bis zu 3 Metern

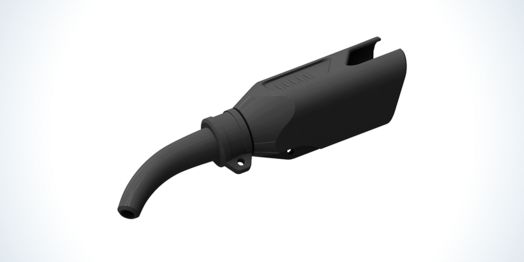

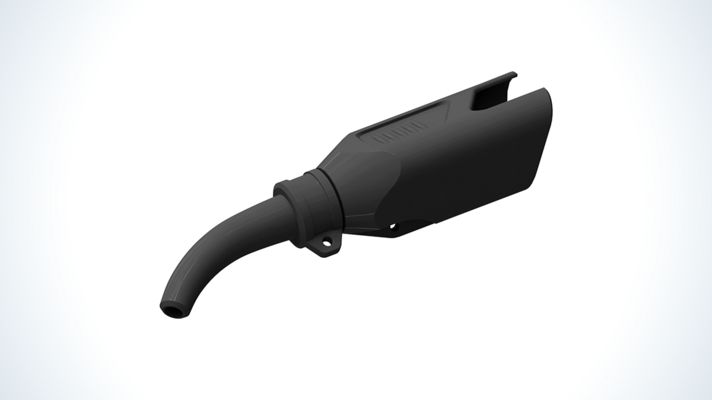

Feinsucher BS10-1 (optional)

Anwendung: Genaue Lokalisierung von Schadstellen im Nahbereich

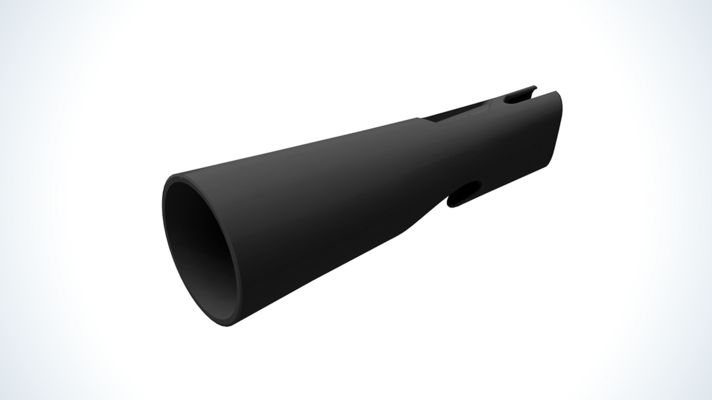

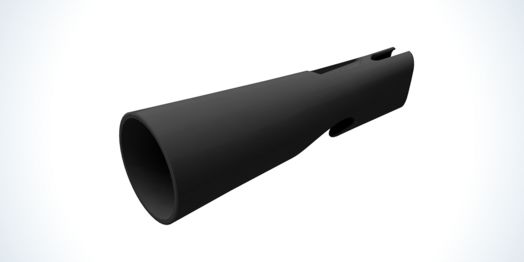

Großes akustisches Horn BS10-3 (optional)

Anwendung: Lokalisierung von Schadstellen über größere Entfernungen bis zu 8 Metern

Technische Daten

Luftschallsensor BS10

Ausführung

Sensor zur Messung von Luftultraschallsignalen, inkl. Ziellaser und LED-Leuchte

Bedienung

Über Tasten am Sensor oder am Gerät
Tasten:
Messung starten/stoppen
Laser
LED-Leuchte
Lautstärke

Maße (B x H x T)

30 x 155 x 30 mm

Gewicht

80 g

Temperaturbereiche

Lagertemperatur: -20 bis +60 °C
Betriebstemperatur: -10 bis +40 °C

Schutzart

IP40

Frequenzbereich

20 bis 100 kHz

Messauflösung

1 dB

Stromanschluss

Kabelverbindung mit dem SONAPHONE
Länge Spiralkabel: 160 cm

Zubehör

Zur Erhöhung der akustischen Signalstärke:
Kleines akustisches Horn für den Nahbereich,
großes akustisches Horn für größere Entfernungen, Feinsucher
