SONOSCAN Senkrechtprüfköpfe

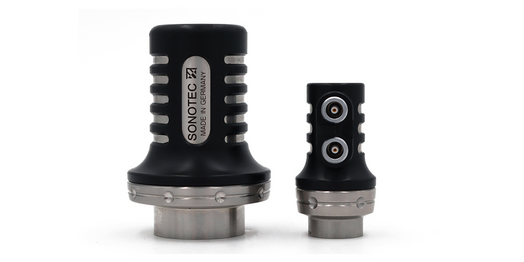

SONOSCAN Senkrechtprüfkopf mit Testblock und StufenblockSONOSCAN Senkrechtprüfköpfe und SE-PrüfköpfeSONOSCAN Senkrecht Prüfköpfe in zwei Größen auf Testblock und StufenblockSONOSCAN Senkrecht Prüfkopf aus drei Perspektiven
SONOSCAN Senkrechtprüfkopf mit Testblock und StufenblockSONOSCAN Senkrechtprüfköpfe und SE-PrüfköpfeSONOSCAN Senkrecht Prüfköpfe in zwei Größen auf Testblock und StufenblockSONOSCAN Senkrecht Prüfkopf aus drei Perspektiven

Vorteile

  • Hervorragende akustische Eigenschaften
  • Einzigartige Ergonomie und ermüdungsfreie Handhabung
  • Geeignet für AVG-Bewertung



Wichtige Anwendungsfelder

  • Materialprüfung und Wanddickenmessung
  • Materialien: Metalle, Kunststoffe oder Keramiken
  • Prüfung von Platten, Rohren, Blöcken, Guss- & Schmiedeteilen

Jetzt anfragen

Die ergonomischen Senkrechtprüfköpfe für die zerstörungsfreie Prüfung aus der SONOSCAN-Serie entsprechen der Norm DIN EN 12668-2. Mit ihrer Hilfe lassen sich Metalle, Kunststoffe und Keramik-materialien auf Ungänzen, wie z. B. Risse, Einschlüsse, Lunker und andere Diskontinuitäten prüfen.

Die in Deutschland gefertigten Sender- Empfänger- (SE) und Impuls-Echo-Prüfköpfe sind leistungsfähige, robuste Ultraschallwandler, die mit dem ebenfalls durch SONOTEC entwickelten Ultraschallprüfgerät SONOSCREEN ST10 sowie allen handelsüblichen Geräten kompatibel sind.

Wir bieten unsere präzisen Ultraschallprüfköpfe mit verschiedenen Frequenzen und Schwingergrößen an. Wählen Sie entsprechend Ihrer Aufgabe, je nach Materialeigenschaft und -stärke sowie den geometrischen Gegebenheiten des Werkstücks, den passenden Prüfkopf aus.

Typen

Impuls-Echo-Prüfköpfe (europäische Standards)

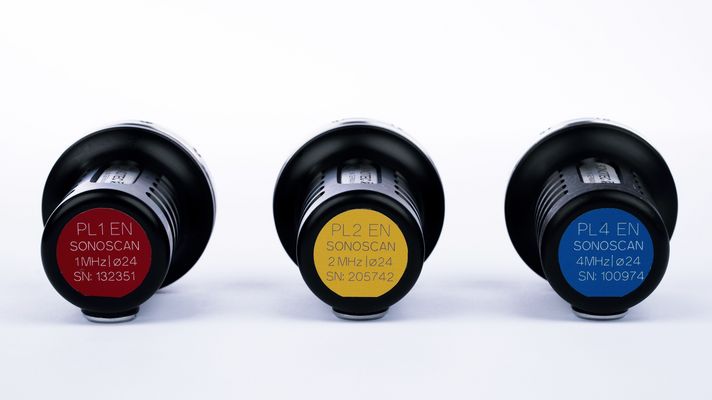

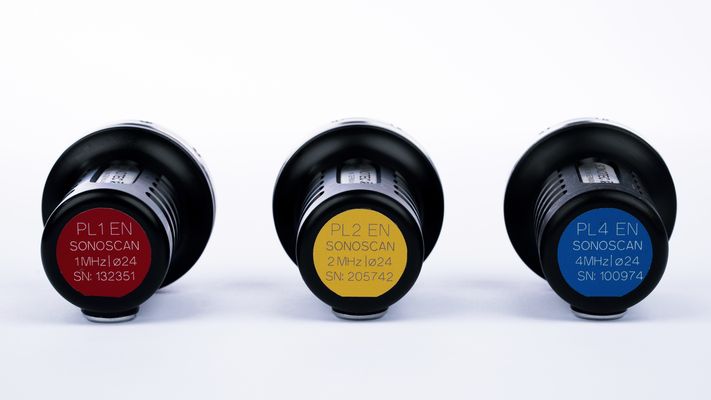

Impuls-Echo Prüfkopf SONOSCAN PL1 EN Ø 24 mm, 1 MHz mit Koppelfolie, Lemo-1-Steckverbindung

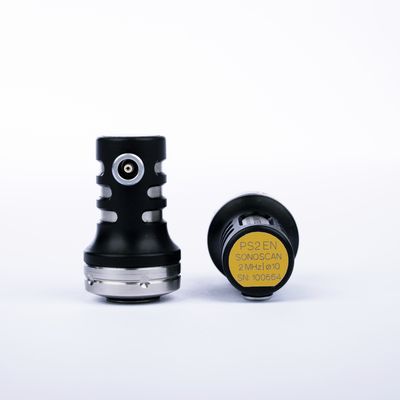

Impuls-Echo Prüfkopf SONOSCAN PS2 ENØ 10 mm, 2 MHz mit Koppelfolie, Lemo-00-Steckverbindung
Impuls-Echo Prüfkopf SONOSCAN PL2 ENØ 24 mm, 2 MHz mit Koppelfolie, Lemo-1-Steckverbindung
Impuls-Echo Prüfkopf SONOSCAN PS4 ENØ 10 mm, 4 MHz mit Koppelfolie, Lemo-00-Steckverbindung
Impuls-Echo Prüfkopf SONOSCAN PL4 ENØ 24 mm, 4 MHz mit Koppelfolie, Lemo-1-Steckverbindung

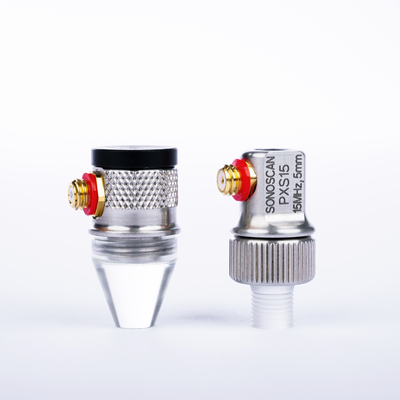

Impuls-Echo Prüfkopf SONOSCAN PXS10 ENØ 8 mm Kontaktfläche inkl. Vorlauf, 10 MHz, Microdot-Steckverbinder

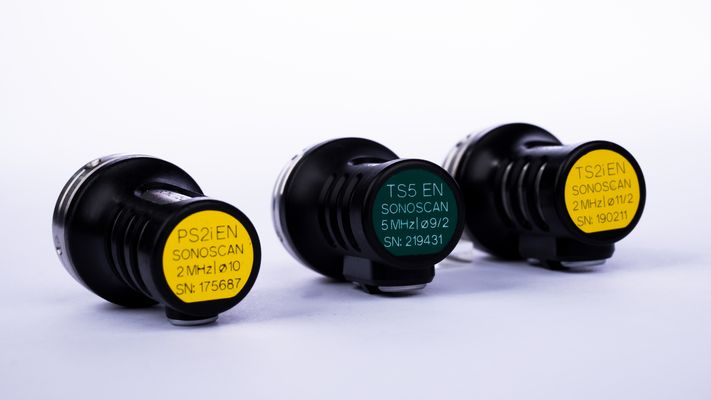

SONO-ID-Prüfköpfe für SONOWALL 70

Impuls-Echo Wanddickenprüfkopf SONOSCAN PS2i ENØ 10 mm, 2 MHz, inkl. Schutzfolie, Lemo-00-Steckverbindung, SONO-ID tag zur intelligenten Prüfkopferkennung und Datenspeicherung über das SONOWALL 70
Impuls-Echo Fingertip-Prüfkopf SONOSCAN PXS10i ENØ 8 mm Kontaktfläche inkl. Vorlauf, 10 MHz, Microdot-Steckverbindung, SONO-ID tag zur intelligenten Prüfkopferkennung und Datenspeicherung über das SONOWALL 70
