Berührungsloser Durchflusssensor mit intuitivem Touch-Display
Handhabung des SONOFLOW CO.55 SD V3.0 Touch-Displays

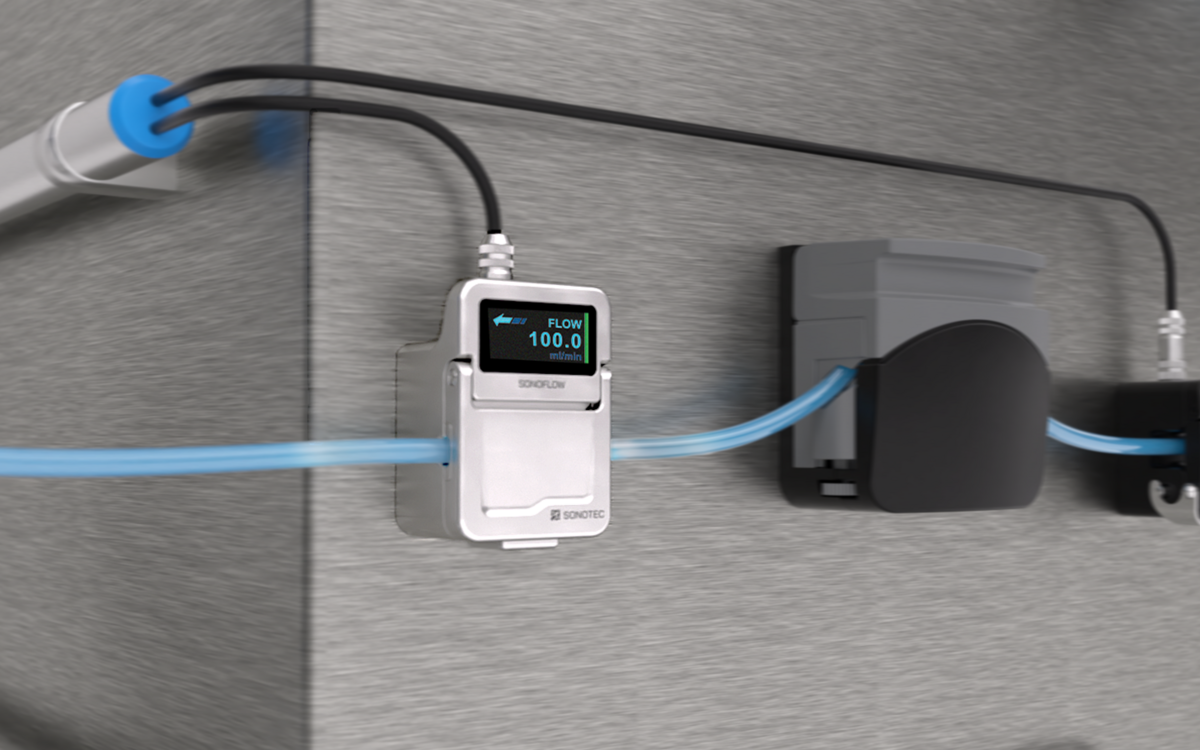

Der berührungslose Durchflusssensor SONOFLOW CO.55 SD V3.0 ist der erste Ultraschall Durchflusssensor mit Edelstahlgehäuse und eingebautem Farb-Touch-Display zur sofortigen Datenüberwachung am Point-of-Use. Der Clamp-On Sensor wurde für Messungen in der Prozessentwicklung sowie in der GMP-Fertigung entwickelt und ermöglicht genaue und zuverlässige Durchflussmessungen ohne Medienkontakt.
Einfach zu bedienendes und benutzerfreundliches Touch-Display

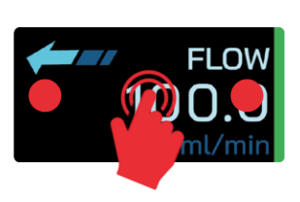

Der hochgenaue SONOFLOW CO.55 SD V3.0 Durchflusssensor bietet mit seinem intuitiven Farb-Touch-Display maximale Benutzerfreundlichkeit. Das Display verfügt über drei Bereiche, die leicht mit bloßen Händen, Latex- oder Nitrilhandschuhen oder einem Touch-Stift bedient werden können. So kann schnell durch die Inhaltsseiten getippt werden, um Daten zu überwachen, zurückzusetzen oder um bestimmte Einstellungen vorzunehmen.
Touch-Display Konfiguration
Über die SONOTEC Software kann die Touch-Funktion des Displays, die für bestimmte Anwendungen notwendig sein kann, einfach aktiviert oder deaktiviert werden.
Es ist auch möglich, die Displayfunktion zu deaktivieren, falls die Anzeige der Messungen auf einem PCS-Monitor bevorzugt wird.

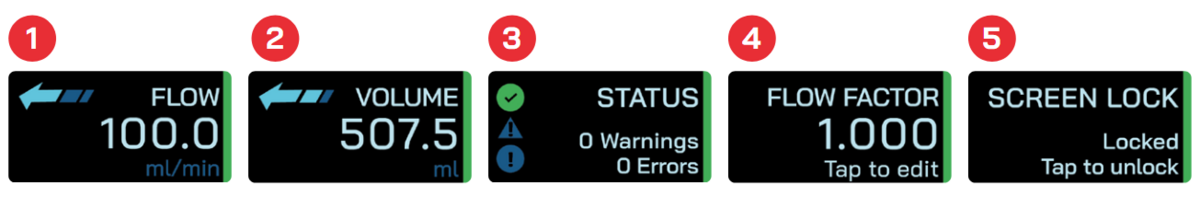

Das Farb-Touch-Display verfügt über fünf verschiedene Seiten, die derzeit verfügbar sind:
- Durchflussdaten in verschiedenen Einheiten
- Volumendaten in verschiedenen Einheiten
- Status-Informationen
- Einstellung des Korrekturfaktors
- Bildschirmsperre
Display Seiten: Durchfluss- und Volumendaten
Auf dem Farb-Touch-Display können Durchflussrate, Durchflussrichtung und Volumenstrom mit bis zu 3 Dezimalstellen angezeigt werden, so dass eine sofortige Datenüberwachung möglich ist.
Ein farbiger Balken zeigt den aktuellen Sensorstatus an:
- Grün - reibungslose Messung ohne Fehler
- Rot - Fehler, die Messung wird unterbrochen
- Gelb - Warnung, die Messung wird fortgesetzt
- Blau - Schwere Hardware-Probleme
Diese Einheiten sind für die Durchflussrate verfügbar:
μl / s, ml / s, l / s, ml / min*, l / min, l / hr, m³ / hr, US-Gallonen / s, UK-Gallonen / s, US-Gallonen / min, UK-Gallonen / min, US-Gallonen / h und UK-Gallonen / h.
Für das Durchflussvolumen stehen zur Wahl:
μl, ml*, l, m³, US-Gallonen und UK-Gallonen.
Ein Pfeil zeigt die Standard-Durchflussrichtung an. Da der Sensor bidirektional ist, kann die Durchflussrichtung mit der SONOTEC-Software umgekehrt werden.
Der Nullabgleich des Durchflusssensors vor jeder Verwendung kann direkt auf dem Touch-Screen durchgeführt werden, ohne dass ein weiterer Nullschalter angeschlossen oder das digitale E/A-Bit verdrahtet werden muss. Der optionale Bestätigungsbefehl kann in der SONOTEC Software deaktiviert werden. Der Volumenzähler kann auch durch Antippen des Touch-Screens zurückgesetzt werden, ebenso kann der optionale Bestätigungsbefehl deaktiviert werden.
*Standard
Display Seite: Status-Informationen
Die Statusseite im Display gibt Auskunft über den Sensor, die aktuelle Messung, eventuelle Warnungen und / oder Fehler.
Durch Tippen auf das Display werden weitere Details zu jeder Meldung angezeigt.
Display Seite: Anpassung des Korrekurfaktors
In manchen Fällen ist es erforderlich, die Durchflussdaten mit einem Korrekturfaktor anzupassen, z.B. aufgrund von Änderungen der Flüssigkeitszusammensetzung oder der Temperatur. Dies kann auch über das Touch-Display auf der Seite „Flow Factor“ erfolgen.
Der Durchflusskorrekturfaktor wendet eine lineare Anpassung auf die Kalibrierkurve an und kann so die Durchflusswerte an die neuen Bedingungen anpassen.

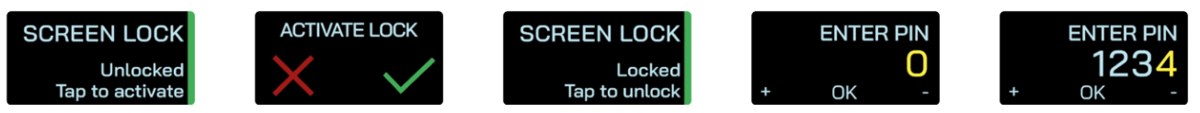

Display Seite: Bildschirmsperre
Aus Sicherheitsgründen kann es erforderlich sein, das Display zu sperren. In diesem Fall ist es zwar möglich, durch die einzelnen Seiten zu navigieren, um Daten zu prüfen und zu überwachen, aber es können keine Einstellungen vorgenommen werden.
Das Display wird mit einer 4-stelligen PIN gesperrt, die in der SONOTEC Software konfiguriert werden kann.
Um die Funktion der Bildschirmsperre zu aktivieren, wird die Seite "Screen Lock" ausgewählt. Um das Display zu entsperren, muss die PIN eingegeben werden, indem mit „+“ und „-“ die entsprechenden Zahlen ausgewählt werden. Zur Bestätigung der einzelnen Zahlen wird jeweils auf OK getippt und anschließend zur nächsten Stelle der PIN gewechselt. Die Bildschirmsperre kann auf Wunsch auch deaktiviert werden.
