SONO-PR 10

Ultraschall-Sender/Empfänger für die luftgekoppelte Ultraschallprüfung

Kostengünstiger Einstieg in luftgekoppelte Ultraschallprüfung für zerstörungsfreie Anwendungen
Prüfung von Leichtbaukomponenten, bei denen konventionelle Methoden nicht angewendet werden können
Luftgekoppelte Ultraschallprüfung (ACUT) ohne die Verwendung von zusätzlichen Koppelmitteln
Bandbreite des SONO-PR 10 bis zu 10 MHz

Jetzt anfragen!

Luftultraschall-Prüfköpfe

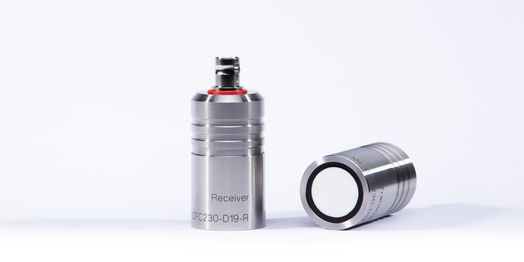

SONOSCAN CFC / CF

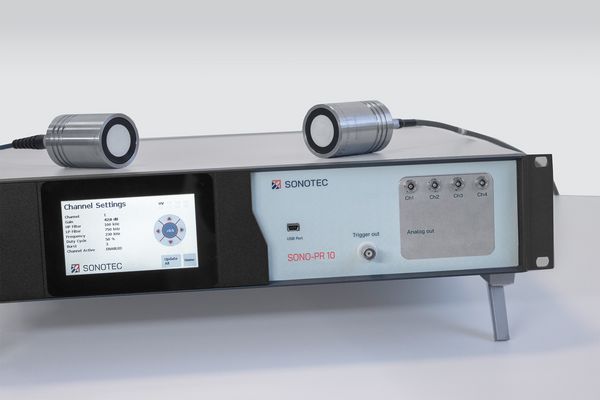

SONO-PR Pulser Receiver for air-coupled testing

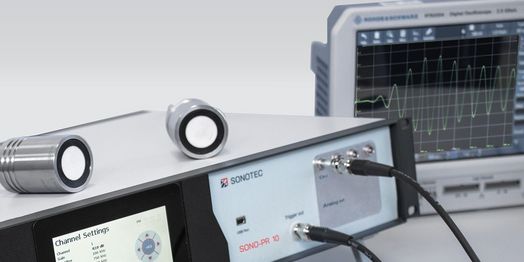

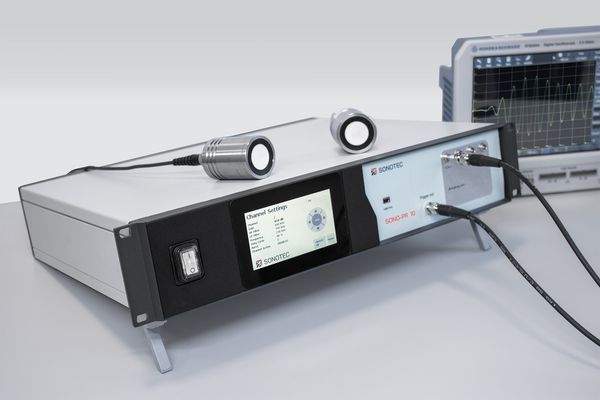

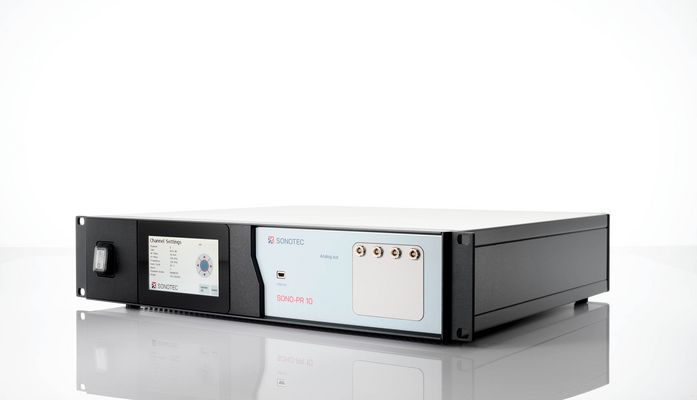

SONO-PR 10 pulser receiver with oscilloscope

Allgemein

Vorteile

Günstiger Einstieg in Luftultraschall

Breiter Anwendungsbereich

Hohe Flexibilität des Geräts

Einfaches System, nicht automatisiert

Großes Spektrum im Luftultraschallbereich

Kein PC notwendig

Anwendungen

Berührungslose Ultraschallprüfung zur Fehlersuche und Materialcharakterisierung an unterschiedlichen Materialien

Geeignet für schwierig zu prüfende Stoffe wie Schäume, Metalle, Kunststoff und Keramikwerkstoffe

Ermöglicht die Baustoffprüfung von Ziegeln, Verbundplatten, Beton und Holz

Wabenstrukturen mit unterschiedlichen Kern- und Decklagen

Komponenten

Maximale Auflösung und höchste Empfindlichkeit durch modernste SONOTEC-Piezokomposit-Technologie inkl. Elementfokussierung

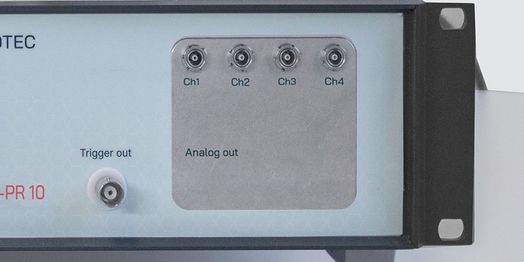

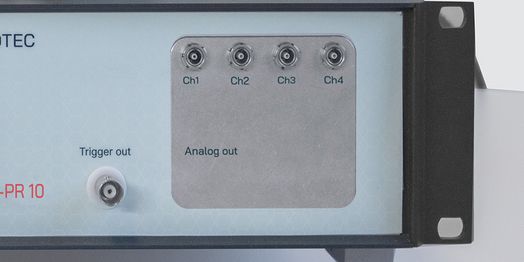

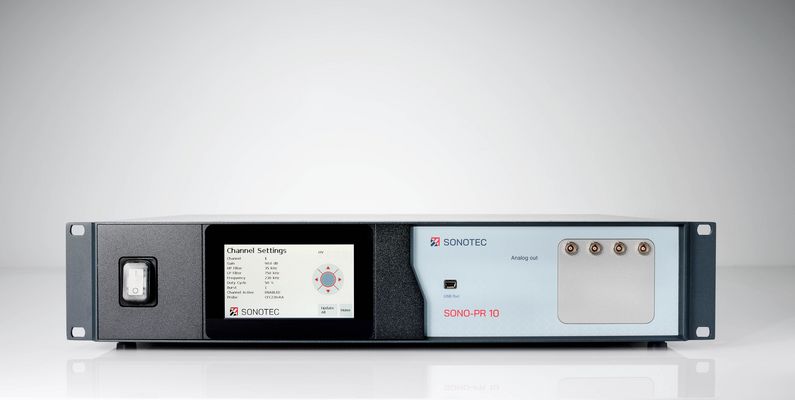

SONO-PR 10 detail view of channels and display

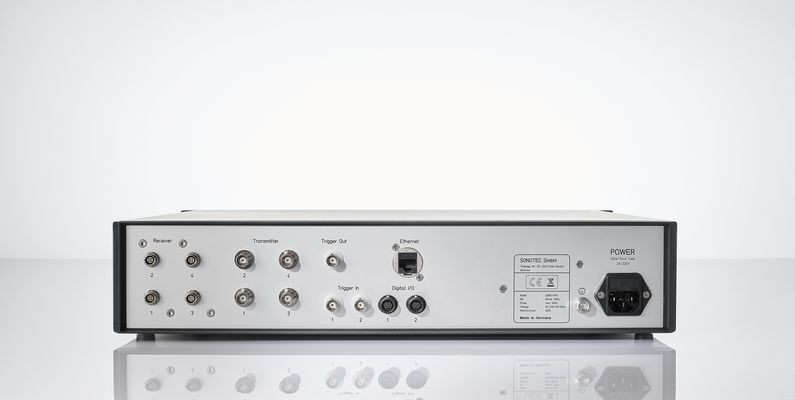

Bis zu 4 Sender- und Empfänger-Kanäle mit frei konfigurierbarem Rechteck-Burst-Sender und rauscharmen Verstärkern

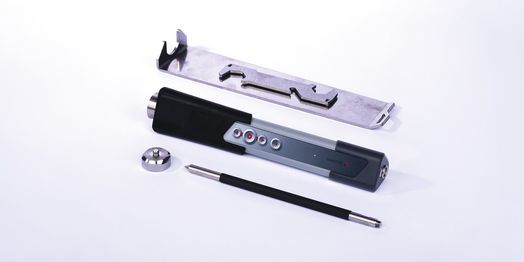

BS20 Ultrasonic sensor for preventive maintenance and ultrasonic testing

Digitales Interface zur Erweiterung der Funktionalität

Bedienung und Auswertung direkt am Gerät über integriertes Touch-Panel – kein zusätzlicher Rechner erforderlich

Technische Daten

Allgemeine Daten

19‘‘- Einheit bestehend aus	14-Bit-Digitalisierer, 50 MS/s
	Ultraschall-Impulsgebereinheit;
	Ultraschallempfängereinheit
Umgebungstemperatur	5 °C bis 40 °C
Netzwerkschnittstelle	1 Gbit LAN
Schutzklasse	IP20

A/D Wandler

Auflösung	14 Bit
Abtastrate	Bis zu 50 MS/s

Sender

Anzahl der Kanäle	1 bis 4
Spannung	10 V bis 500 V
Freuqenzbereich	40 kHz bis 10 MHz
Typ	Rechteck-Burst-Sender (frei konfigurierbare Breite für jeden Impuls)

Empfänger

Anzahl der Kanäle	1 bis 4
Frequenzbereich	35kHz bis 15 MHz
Verstärkung mit integriertem CFCVorverstärker	20 dB bis 140 dB, in 0,5 dB-Stufen einstellbar
Verstärkung mit Standard externem Vorverstärker	0 dB bis 120 dB, in 0,5 dB-Stufen einstellbar
Rauschen	1 nV / √Hz

Downloads

Flyer SONO-PR 10
3 MB
