Durchflussmessung erweitert um Luftblasenerkennung
Höhere Prozessstabilität und -qualität erreichen
In der Biotechnologie ist eine zuverlässige Durchflussmessung unerlässlich, um Produktqualität, Prozessstabilität und einen effizienten Produktionsbetrieb zu gewährleisten. Luftblasen können Messgenauigkeit und Abfüllpräzision beeinträchtigen sowie Prozesse u.a. die Chromatographie stören. Eine zuverlässige Luftblasenerkennung dient dem Anlagenschutz und hilft Prozesse dauerhaft stabil und performant zu halten.
Ihre Vorteile in Labor- und GMP-Bioprozessen
Bioprozesse im Upstream
- Medien- und Bufferzubereitung
Reproduzierbarkeit der Chargen durch luftfreien und gleichmäßigen Durchfluss sowie präzises Mischen und Dosieren. - Single-Use-Systeme
Sicherer, automatisierter Betrieb ohne Prozessunterbrechungen aufgrund von unvollständigem Priming und unbeabsichtigtem Lufteintritt. - Fermentation und Zellkulturtransfer
Schonende Produktbehandlung und stabiler Transfer zur Reduzierung der Scherbelastung für die Zellen. - Pumpenschutz und -überwachung
Schnelle Reaktion auf Störzustände oder Trockenlauf, um einen luftfreien Fluss für stabile Durchflussraten zu gewährleisten.
Bioprozesse im Downstream
- Probenahme- und Dosiersysteme
Luftfreie Dosierung für höhere Präzision bei der Probenahme und eine bessere Prozesssteuerung. - Chromatographiesysteme
Schutz der Columns und Prozessstabilität für gleichbleibende Aufreinigungsergebnisse sowie reduzierte Ausfallzeiten. - Filtration und Tangential Flow Filtration
Verbesserte Filterleistung und -effizienz sowie gleichbleibende und blasenfreie Betriebsbedingungen. - Abfüll- und Dosieranwendungen
Höhere Genauigkeit durch luftfreies Abfüllen und Dosieren sowie minimierte Produktverluste oder Ausschusschargen.
Inwiefern verbessern Durchflussmesser mit integrierter Blasenerkennung Ihre Arbeitsabläufe in der Bioprozesstechnik?
- Verbesserte Produktqualität und Chargenkonsistenz
Die Erkennung von Blasen in Echtzeit trägt zur Aufrechterhaltung stabiler Betriebsbedingungen bei und sorgt für eine gleichbleibende Leistung von Charge zu Charge. - Schnellere Automatisierung und Alarmbearbeitung
Dank leistungsstarker Kommunikationsschnittstellen ist eine direkte Integration ins SPS oder Prozesssteuerungsplattformen möglich, wodurch automatische Alarme oder Prozessanpassungen ohne Eingreifen des Bedieners erfolgen können. - Zusätzliche Prozessintelligenz
Prozessingenieure können Durchflussschwankungen und Blasenereignissen in Zusammenhang bringen, was die Datenanalyse, die Prozessoptimierung und datengestützte Fertigungsstrategien verbessert.
So arbeiten Sie mit der Funktion zur Blasenerkennung

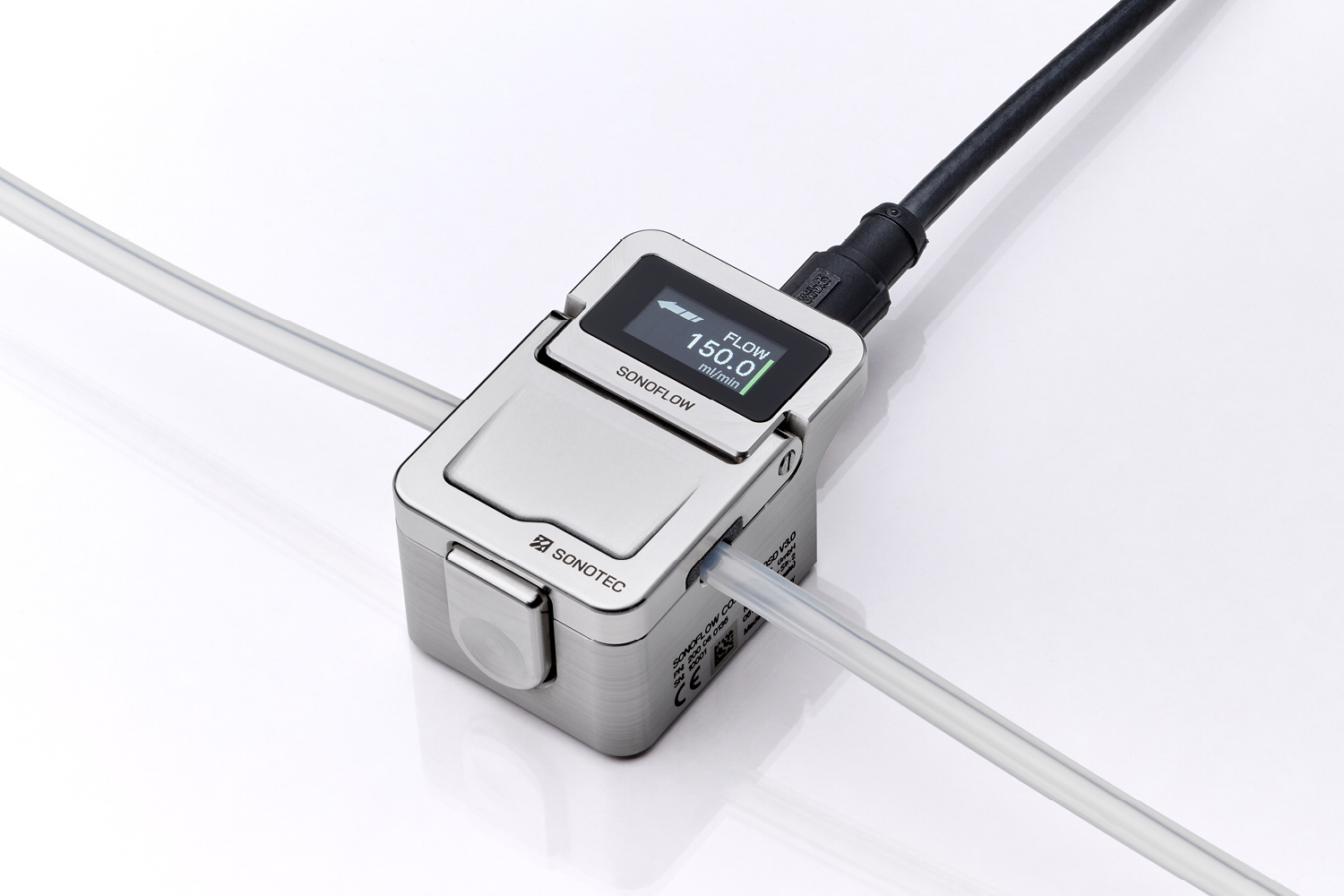

Die Funktion zur Luftblasenerkennung ist nur in der Durchflussmesserserie SONOFLOW CO.55 V3.0 verfügbar. Zur Konfiguration der Blasenerkennung benötigen Anwender die SONOTEC Flow Monitor Software sowie einen SONOTEC USB-Datenkonverter, der in verschiedenen Ausführungen erhältlich ist.
Dank der integrierten Blasenerkennungsfunktion wird aus dem hochgenauen Durchflussmesser SONOFLOW CO.55 V3.0 eine umfassende Lösung zur Prozessüberwachung, die zur Qualitätssicherung, Automatisierung, Sicherheit und der allgemeinen Prozessstabilität beiträgt.
Sensorkonfiguration
Die Durchflussmesser SONOFLOW CO.55 V3.0 sind mit einem festen Schwellenwert für die Blasenerkennung voreingestellt. Je nach Einbaulage und Betriebsbedingungen können Blasen mit einer Mindestgröße von ca. 1/3 des Innendurchmessers des Schlauchs erkannt werden.
Anpassungen des Schwellenwerts und der zugehörigen Parameter können im Advanced-Zugriffsmodus der SONOTEC Flow Monitor Software vom SONOTEC-Kundendienst oder von speziell geschulten Anwendern vorgenommen werden.

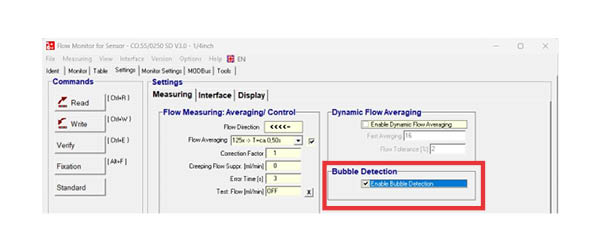

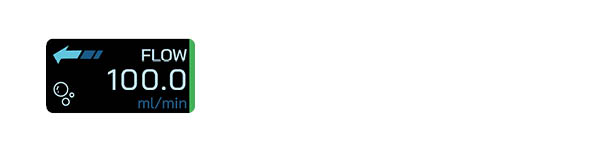

Im Standard ist die Blasenerkennungsfunktion deaktiviert. Mit nur einem Klick in der SONOTEC Flow Monitor Software lässt sich die Blasenerkennung aktivieren. Nach der Aktivierung beginnt der Sensor, Blasen gemäß des voreingestellten Schwellenwerts zu erkennen. Blasenalarme werden auch auf dem Touch-Display des Sensors angezeigt.
Schnittstellen

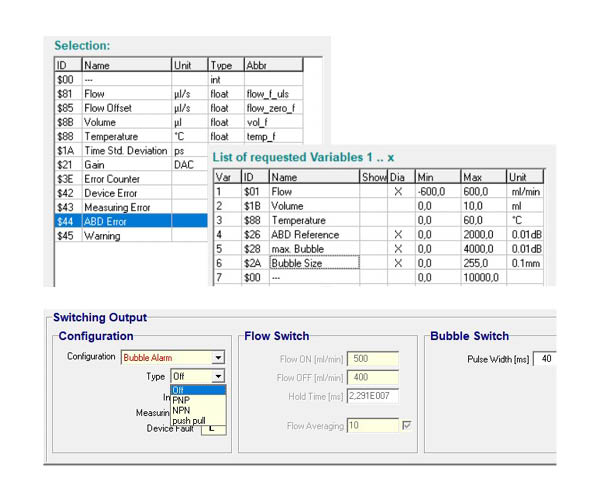

Bubble-Ereignisse können digital über die serielle RS485-Schnittstelle oder analog über den Schaltausgang abgerufen werden.
Über die serielle Schnittstelle stehen eine Reihe von Variablen für den Datenabruf zur Verfügung. So lassen sich weitere Datenanalysen zu Blasenereignissen und deren Auswirkungen durchführen. Benutzer können zwischen dem SONOTEC-Protokoll und dem Modbus-Protokoll wählen.
Das über den Schaltausgang ausgegebene Analogsignal lässt sich ganz einfach in der SONOTEC Flow Monitor Software konfigurieren. Wählen Sie aus den verfügbaren Optionen den Blasenalarm aus und legen Sie den Konfigurationstyp passend zu Steuerung fest, z. B. PNP oder NPN.
Der Sensor bietet zusätzliche Konfigurationsmöglichkeiten, insbesondere bei Verwendung der seriellen Schnittstelle. Wenden Sie sich an unser Serviceteam, damit wir die optimale Konfiguration für anwendungsspezifische Einstellungen vornehmen können.
Messprinzip
Blasenerkennung | Ultraschallübertragung

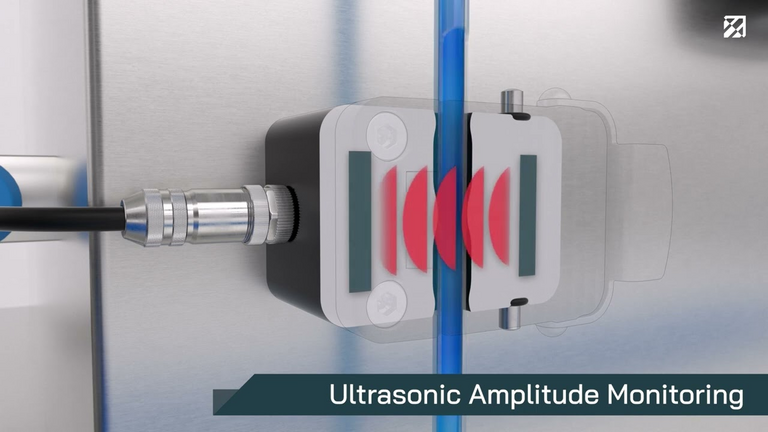

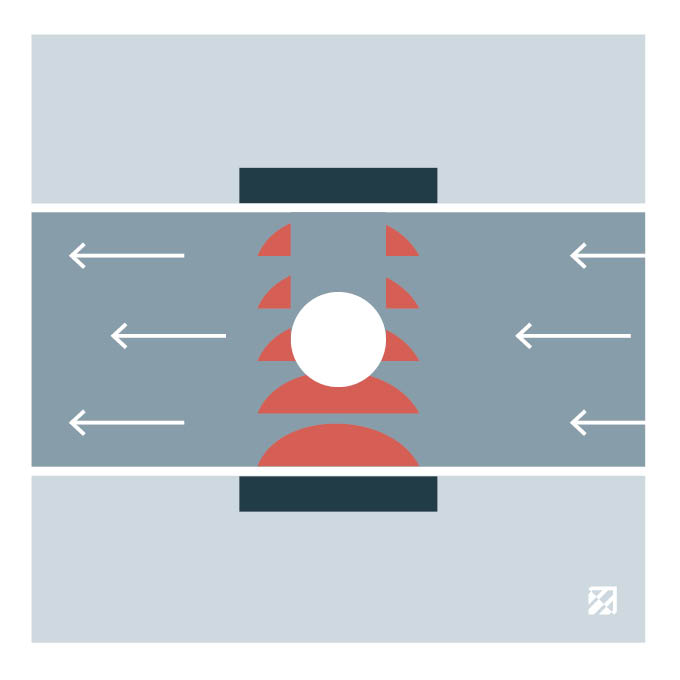

Die Durchflussmesser SONOFLOW CO.55 V3.0 erkennen Luftblasen und Störungen mittels dynamischer Amplitudenüberwachung. Je nach Schallimpedanz der angrenzenden Medien kommt es an der Grenzfläche zu Reflexion und Transmission. Wenn eine Luftblase den Sensorkanal passiert, sinkt der Signalpegel der übertragenen Schallwelle. Je stärker der Abfall des Signalpegels ist, desto größer ist die Blasengröße.
