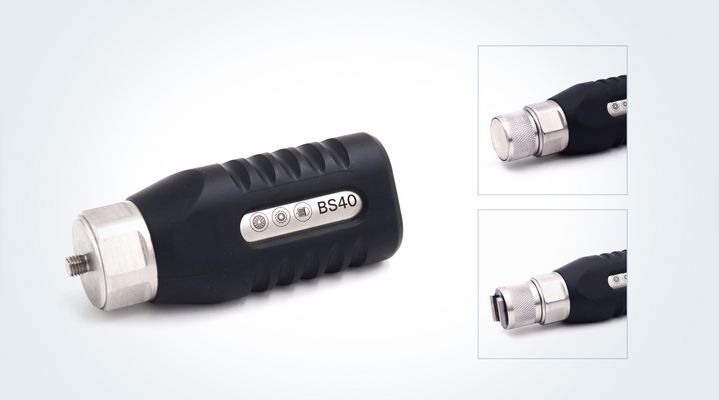

BS40
Breitband-Körperschallsensor für die Zustandsüberwachung

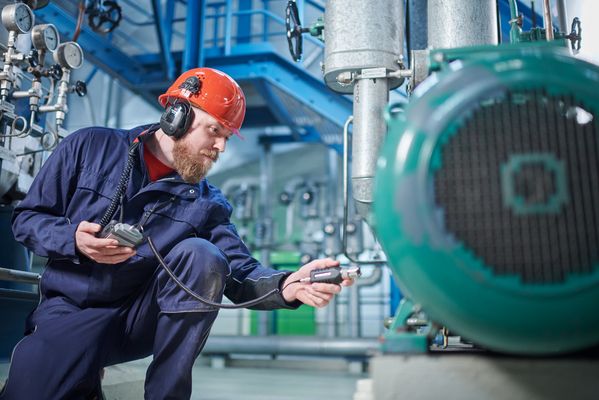

Der breitbandige Körperschallsensor BS40 wird in Verbindung mit dem tragbaren Ultraschallprüfgerät SONAPHONE in folgenden Anwendungsbereichen eingesetzt:

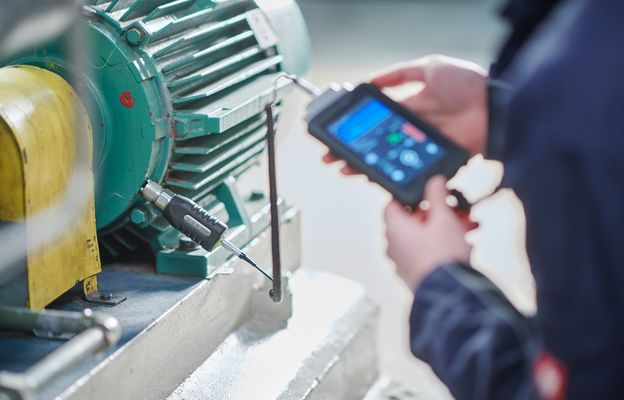

- Zustandsüberwachung von rotierenden Teilen von Maschinen
- Überwachung und Diagnose von Fehlern (z. B. Schmierzustand) und Defekten an Wälzlagern
Vorteile auf einen Blick
- Perfekt für beengte Platzverhältnisse (nur halb so groß wie BS20)
- Frequenzbereich: 15 kHz bis 100 kHz
- Hardware-Hochpassfilter (< 1 kHz) für mehr Flexibilität bei der Maschinendiagnose
- Robustes, rostfreies Stahlgehäuse (lasergeschweißt)
- Verbesserte EMV-Stabilität inkl. geschirmtem Kabel
- Maximale Flexibilität durch Standard-Gewindestift, z. B. Magnete oder Klebepads mit Innengewinde ¼"-28 UNF
- Einsatz von Piezokomposit-Technologie
Der Körperschallsensor BS40 wurde speziell für die folgenden Aufgaben entwickelt:
- Zustandsüberwachung von rotierenden Maschinenteilen
- Überwachung und Diagnose von Fehlern (z. B. Schmierzustand) und Defekten an Wälzlagern
Technische Daten

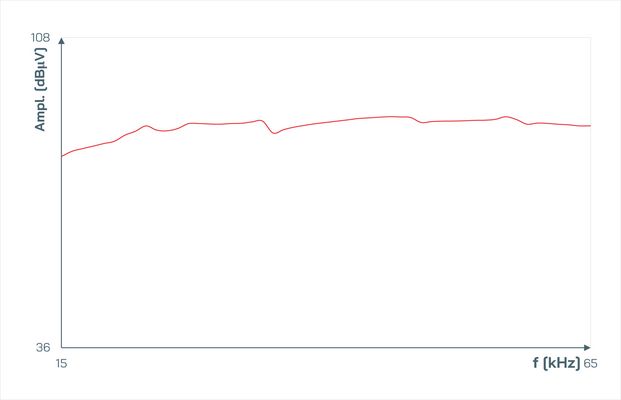

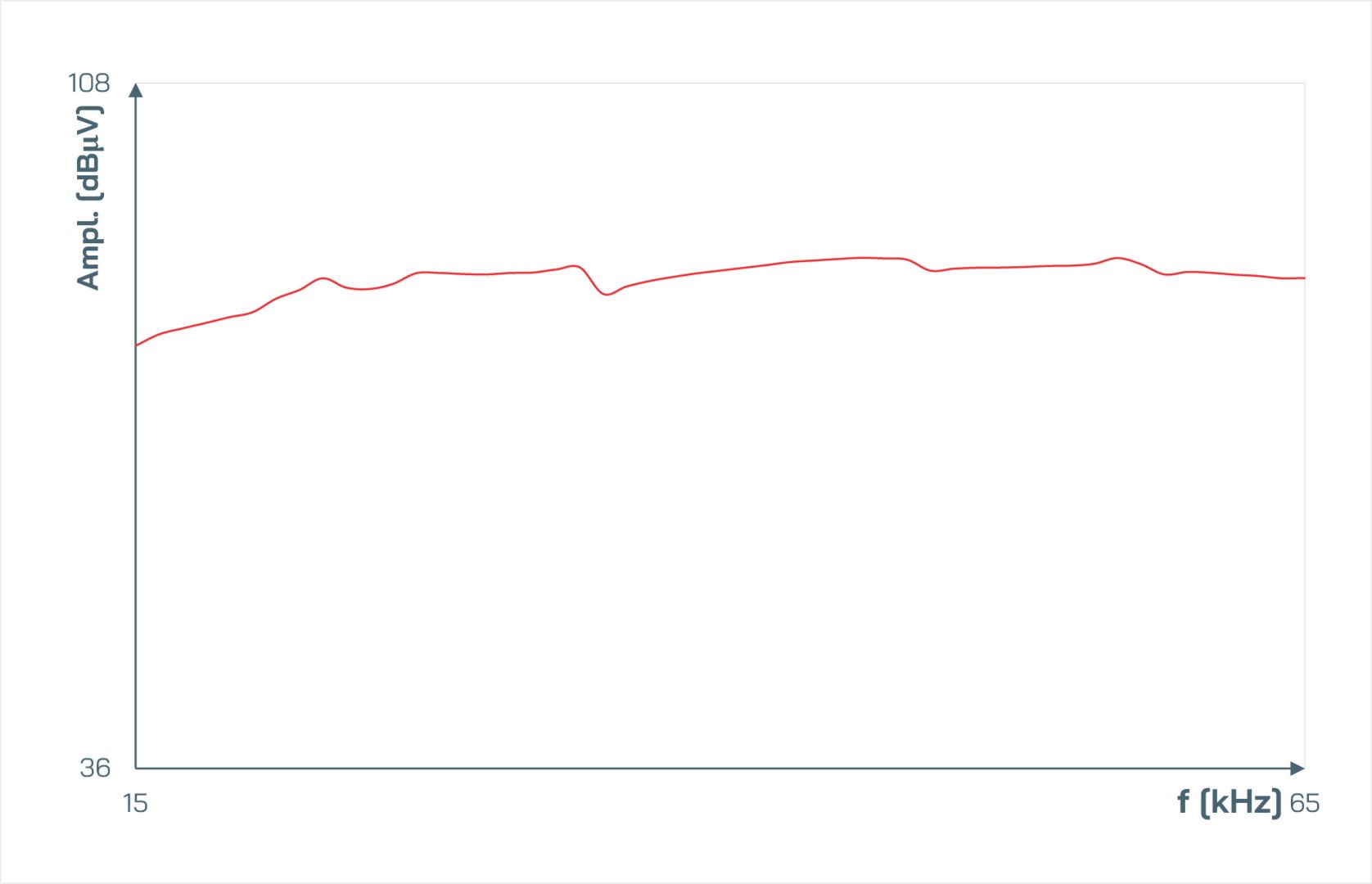

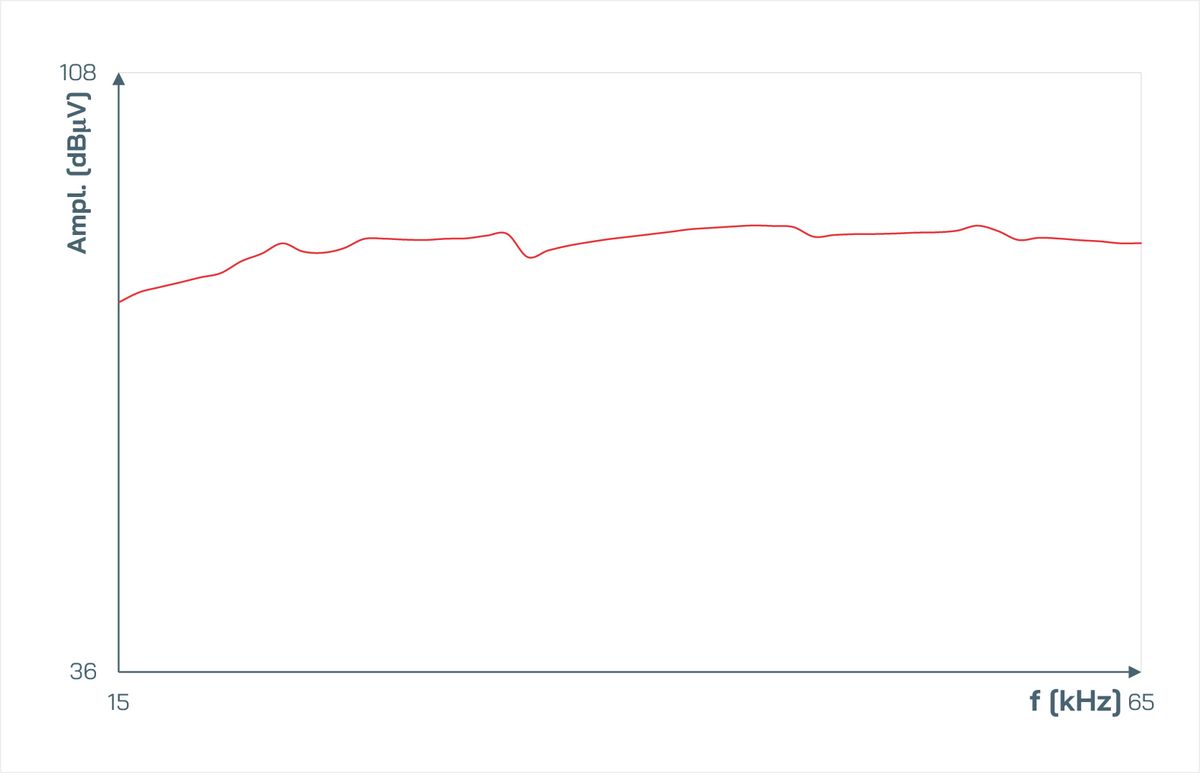

Frequenzgang bei Anregung 20 m/s²
General
| Bauform | Körperschall |
|---|---|
| Frequenzbereich: 150 Hz ... 100 kHz | |
| Stromversorgung und Kommunikation | Kabelverbindung mit dem SONAPHONE: LEMO-Stecker (160 cm, siehe SONAPHONE-Lieferumfang) |
| Gewicht | 210 g (ohne Zubehör) |
| Werkstoffe | Edelstahl, Gummi (NBR) |
Temperaturumgebung
| Betriebstemperatur | -10 °C ... +65 °C |
|---|---|
| Lagertemperatur | -20 °C ... +65 °C |
| Schutzart | IP50 |
| Normen und Richtlinien | EMC-Richtlinie 2014/30/EU, WEEE-Richtlinie 2012/19/EU, RoHS-Richtlinie 2011/65/EU |
| Optionales Zubehör | Mehrzweck-Magnetfuß |
Zubehör
| Magnetische Basis für flache Oberflächen | 300 01 0102 |
|---|---|
| Mehrzweck-Magnetfuß | 300 01 0103 |
| Montageunterlage (1 Stück) | 300 01 0104 |
| SONAPHONE Sensorkabel (Spiralkabel mit Steckern LEMO 0B) | 800 01 0049 |
