SONASCREEN® 2
Akustische Kamera für die Vorbeugende Instandhaltung
Die akustische Kamera SONASCREEN® 2 ermöglicht die präzise Detektion kleinster Schallquellen und setzt dabei neue Maßstäbe in Sachen Hardware, Leistung und Benutzerfreundlichkeit.
✓ Anwendung, Demo vor Ort & Preise

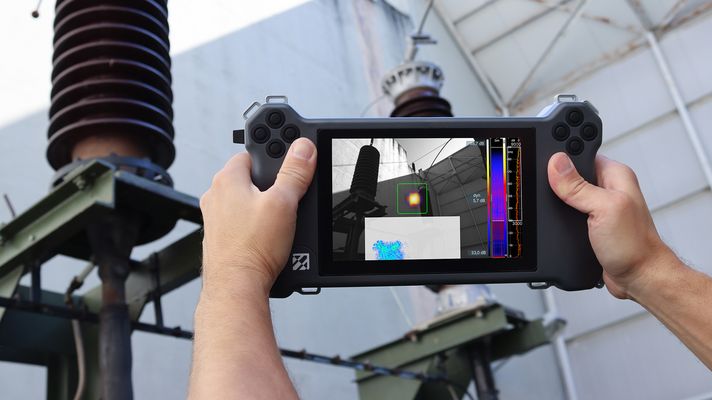

- Zuverlässige Erkennung von Leckagen und Teilentladungen, selbst in lauter Industrieumgebung und bei Vorhandensein größerer Schallquellen

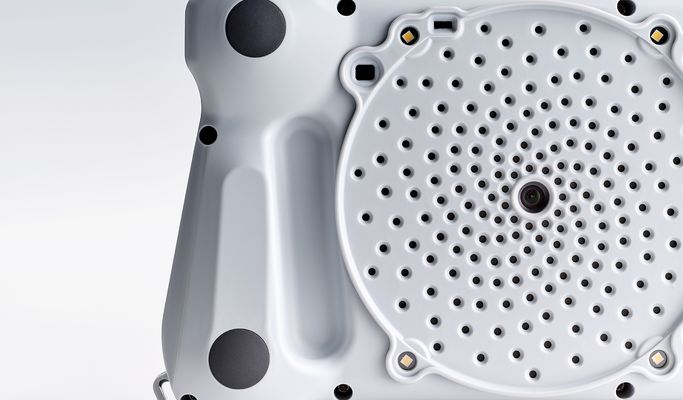

- 176 Mikrofone mit optimiertem Mikrofon-Array und akustische Bildgebung mit 100 fps für genaueste Ergebnisse in Echtzeit
- Integriertes Wärmebildmodul (IR) ermöglicht eine umfassende Diagnose und Analyse der aufgezeichneten Ereignisse
Vorteile auf einen Blick
176 Mikrofone mit 200 kHz für die Erfassung leisester akustischer Signale und präzise Lokalisierung

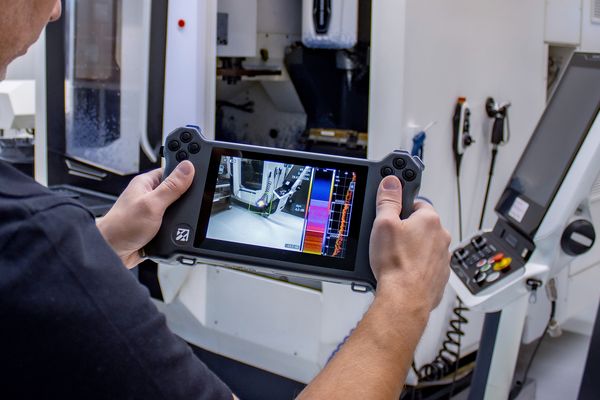

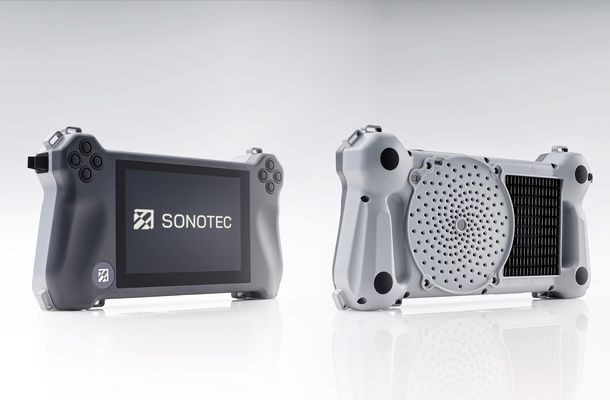

Tragbares Handgerät: Geringes Gewicht, hervorragende Ergonomie und kompakte Größe
5 verschiedene Modi mit voreingestellten Settings für eine intuitive Bedienung ohne zeitaufwendige Schulungen
Erkennung von sich schnell bewegenden Schallquellen dank einer hohen Auflösung von 100 fps und Global Shutter
Breiter Frequenzbereich bis zu 100 kHz erlaubt die Erkennung von Schallquellen oberhalb typischer Industriegeräusche
IP 54 / Schutz gegen Wasser und Staub: Industrietauglich durch gekapselte Mikrofone
Gründliche Erfassung und Analyse: Einzige Kamera mit Möglichkeit zur Rohdatenverarbeitung
Intuitive Bedienung durch 8 konfigurierbare Knöpfe
7"-Multitouch-Display mit HD-Auflösung
Optimieren Sie Ihr Instandhaltungsprogramm mit der SONASCREEN® 2!
Verschiedene Geräte-Modi – für jeden Anwendungsfall gewappnet
EASY
- Vereinfachter Modus mit reduziertem Funktionsumfang und vereinfachter Bedienung
PRO
- Expertenmodus mit erweitertem Funktionsumfang und frei einstellbaren Messparametern
LECKAGE
- Optimierter Modus zur einfachen und schnellen Detektion von Leckagen inkl. Live-Verlustanzeige
TEILENTLADUNG
- Optimierter Modus für die Detektion verschiedener Arten von Teilentladungen inkl. Live-PRPD-Anzeige
Technische Daten
Software
Allgemein
| Betriebssystem | Linux (Kamera), Windows (Laptop/PC) |
|---|---|
| HMI | Touchscreen, Kopfhörer, Bedientasten |
| Schutz | Passwort (Schutz vor unbefugtem Zugriff) |
| Export | Screenshots, Video, Sound |
Funktionen
| Akustische Bilder, optische Bilder FFT und Spektrogramm | |
| Anhören von lokalem Schall (breitbandig oder frequenzgefiltert) | |
| Pufferaufzeichnung, Triggeraufzeichnung (SPL oder Frequenz) | |
| Langzeitmessungen (Mittelwert und Peak-Hold) | |
| Zeitbewertung: schnell, langsam, impulsartig |
PC-Software
| Akustische Ergebnisse Bild für Bild anzeigen | |
| Speichern und neu laden | |
| Wiederholung in Echtzeit oder in Zeitlupe | |
| Anhören des lokalen Tons |
Individuelle Bedienung
| Abstandseinstellungen | |
| Frequenzfilter (Schmalband, 1/3-Oktave und Oktave) Dynamischer Filter und untere Grenzfrequenz | |
| 3 Skalierungsmodi: Aus, Auto, Smart (CREST-Faktor) | |
| Platzieren von Markern während der Messung |
Hardware
Allgemein
| Größe | 31 cm x 16 cm x 5,5 cm |
|---|---|
| Gewicht | 1,5 kg (3.3 lb) |
| Schutzklasse | IP54 |
| Bedienung | Beid- oder einhändig |
| Batterielaufzeit | ~3,5 h; vollständig geladen in 1,5 Stunden; weitere ~6,5 h mit externer Batterie (optional) |
| Tasten | 8 Stück, konfigurierbar, zzgl. on/off |
| Betriebs- temperatur | -20 °C bis 50 °C |
| Gerätespeicher | 1TB M.2 SSD |
Stromversorgung
| Input | 19V mit Netzadapter |
|---|
Wärmebildkamera (IR-Modul)
| Spektralbereich | Langwelliges Infrarot, 8 μm bis 14 μm |
|---|---|
| Auflösung | 160 x 120 Pixel |
| Effektive Bildrate | 8,7 Hz |
| Thermische Empfindlichkeit | <50 mK |
| Messbereich | Modus mit hoher Verstärkung (High Gain): -10 °C bis 140 °C |
| Modus mit geringer Verstärkung -10 °C t0 400 °C |
Display
| Größe | 7 inch / 15 cm × 9.4 cm |
|---|---|
| Auflösung | 1280 px × 800 px |
| Touchdisplay | 10-Finger kapazitiver Touch |
Optische Kamera
| Typ | Digital |
|---|---|
| Auflösung | 640 × 480 px bei 56 fps |
| Beleuchtung | 4 LEDs |
| Blendenwinkel | 70° × 55° (FoV horizontal × vertikal) |
| Shutter | Global Shutter |
Sensoren
| Mikrophone | 176 digital MEMS |
|---|---|
| Frequenzbereich | 1 Hz – 100 kHz |
| Sample Rate | 200 kHz |
| Auflösung akustisches Bild | 100 fps |
| Schalldruck | 120 dB max. |
| Auflösung | 24 bit |
| Erkennungsbereich | bis zu 150 m |
