Kompaktes Design und leistungsstarke Performance

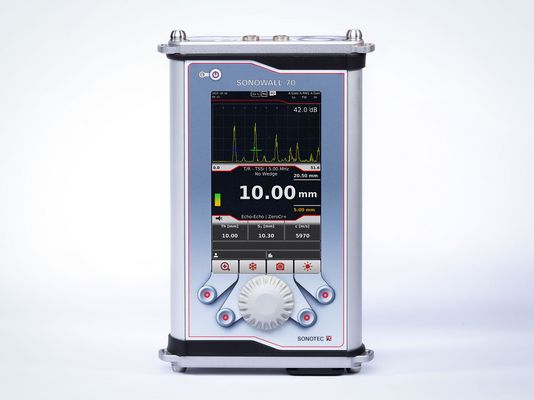

Das neue tragbare Wanddickenmessgerät SONOWALL 70 eignet sich perfekt für verschiedene Methoden der Dickenmessung per Ultraschall. Sein robustes Aluminiumgehäuse mit der Schutzart IP 67, das geringe Gewicht von nur 990g und hochauflösende, entspiegelte 5-Zoll-Grafikdisplay machen das SONOWALL 70 zu einem idealen Messgerät in rauen Prüfumgebungen.
Neben einer leistungsstarken Performance stand bei der Entwicklung des neuen Wanddickenmessgerätes auch eine intuitive Handhabung und die übersichtliche Darstellung der Messergebnisse im Mittelpunkt. Eine intuitive Bedienoberfläche, das klar strukturierte Menü und die Darstellung aller Menüpunkte in Volltext vereinfacht und beschleunigt die Geräteeinstellung und -bedienung und verringert das Risiko von Fehleinstellungen. Alle relevanten Messwerte und Geräteeinstellungen wie Wanddicke, A- oder B-Bild sowie individuell angepasste Prüfparameter sind auf einem Blick auf dem großen Display (800x480) erkennbar. Dank der innovativen Flip-Screen-Technologie erlaubt das Prüfgerät beidhändig ein komfortables Arbeiten.
SONO-ID Intelligente Prüfkopferkennung

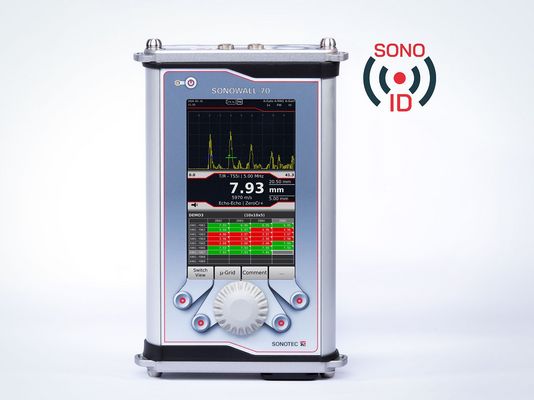

Als erstes Prüfgerät auf dem Markt besitzt SONOWALL 70 eine intelligente Prüfkopferkennung. Die damit verbundene erweiterte Prüfkopfverwaltung ermöglicht die Hinterlegung prüfkopfspezifischer Daten. So können beispielsweise DAC-Kurven, Vorlauflängen und Seriennummern direkt im Prüfkopf gespeichert werden.
Haben Sie noch Fragen?
fritz.busch@sonotec.de
Haben Sie noch Fragen?
Dann kontaktieren Sie uns! Wir helfen Ihnen gerne weiter.
Thomas Rogge
+49 (0)345 / 133 17-835thomas.rogge@sonotec.de
SONOGRID Korrosionsmanagement-Software Option
Die Wanddickenmessung gehört zu den häufigsten Ultraschallanwendungen in der zerstörungsfreien Prüfung. Um ein klares Bild von Korrosions- oder Erosionsschäden zu erhalten, arbeiten Materialprüfer mit Prüfrastern (grids), entlang derer die Wanddickenmessungen durchgeführt wird. Um die gesammelten Messpunkte zu organisieren sowie den Materialzustand zu visualisieren, kann das SONOWALL 70 zusätzlich mit der neuen Korrosionsmanagement Software SONOGRID ausgestatten werden.
Prüfung und Datensammlung
Matrix | Linear, 2D und 3D für effiziente Messdatensammlung und Prüfraster-Visualisierung
Farbcodierung | Visuelle Anzeige des Materialzustandes sowie überschrittener Toleranzen
Live Vergleich | Für eine schnelle Abschätzung der Korrosionsrate - Jeder Punkt kann zu einem späteren Zeitpunkt mit dem aktuellen Messwert verglichen werden,
Nachbearbeitung
DIREKTER EXPORT von Daten | Excel- (.xlsx-Dateiformat) und Datennachbearbeitung
SETUP-INFORMATIONEN | Detaillierte Informationen zur Gerätekonfiguration für jeden protokollierten Punkt
UNBEGRENZTE TEXTLÄNGE für Kommentare | Messpunkte korrekt benennen
MICRO GRID | Für jeden Punkt Kommentare, A-Scan, B-Scan verfügbar
Technische Daten
- Effiziente und verlässliche Sammlung von Messpunkten des Prüfrasters
- Visualisierung des Testpfades per 3D Prüfraster
- Live Vergleich Funktion für schnelle Abschätzung der Korrosionsrate
- Einfaches Anhängen von A- und B-Bildern sowie von Textkommentaren in unbegrenzter Länge
- Reproduzierbarkeit durch Rasterkopierfunktion und Gerätekonfigurationsliste
- Direkter Datenexport zu MS-Excel sowie anpassbarer Prüfbericht
Download Flyer
| Typ | Titel | Dateigröße |
|---|---|---|
 | zfp-korrosionspruefung-software-sonotec.pdf | 1,66 MB |
High Temperature Corrosion Kit für SONOWALL 70

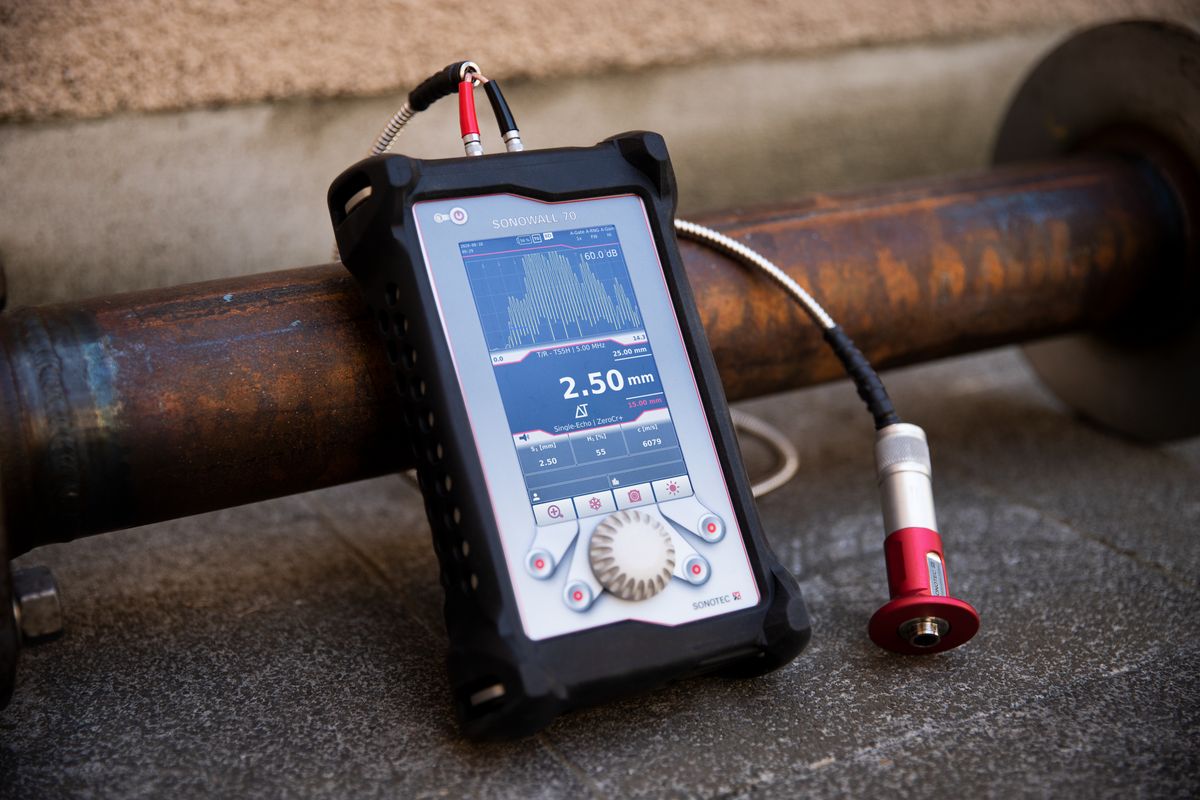

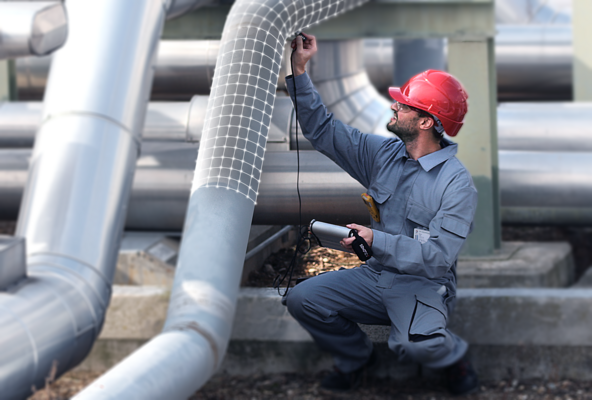

Ein großer Teil der Wanddickenmessung mit Ultraschall wird an heißen Testobjekten durchgeführt. Hierzu zählen vor allem heiße Rohre in Öl-, Gas- und petrochemischen Industrieanlagen. Maximieren Sie mit dem SONOWALL 70 Hochtemperatur-Prüfset Ihre Anlagenverfügbarkeit und Produktivität.

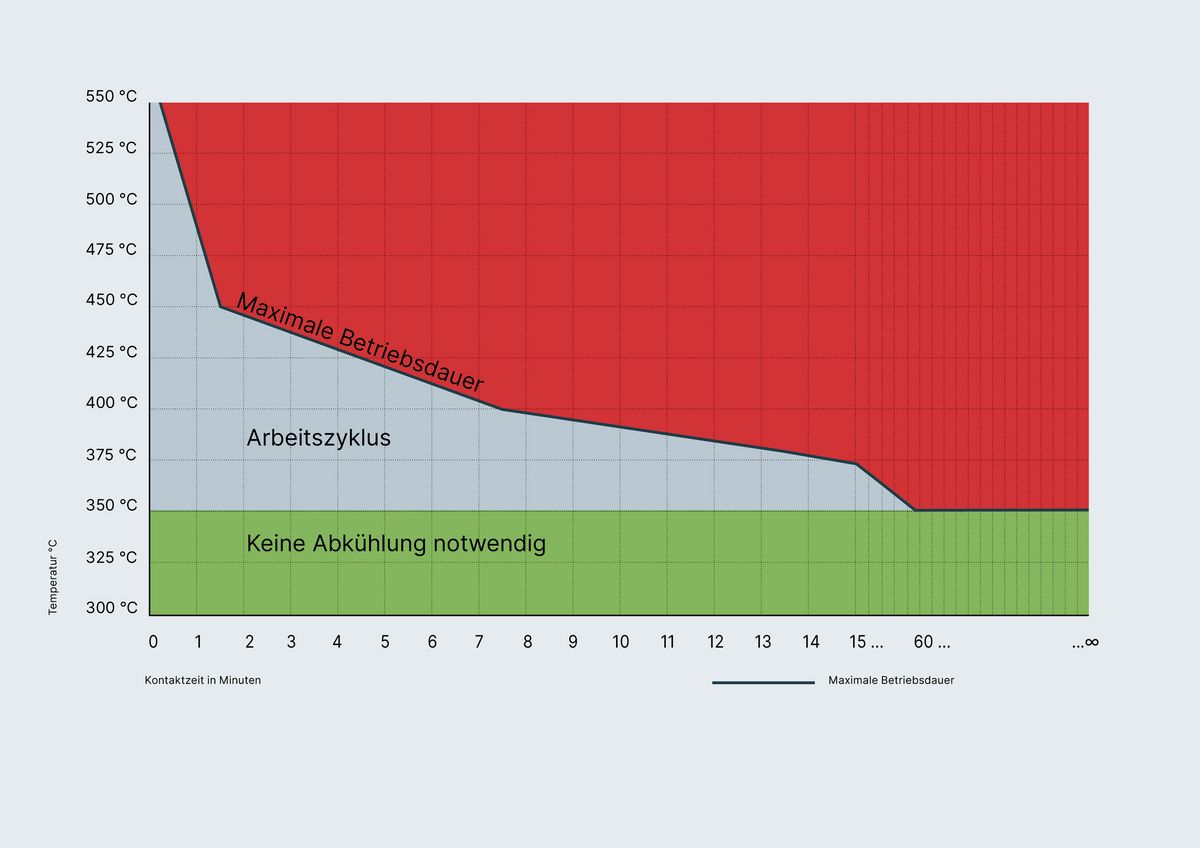

Das SONOWALL 70 High Temperature Corrosion Kit ermöglicht Hochtemperatur-Korrosionsprüfungen bei laufendem Betrieb mit innovativen Ultraschalltechnologien für manuelle Inspektionen bis zu 550 °C.
Lieferumfang
- SONOWALL 70 - High-End A-/B-Bild Dickenmessgerät mit leistungsstarkem Impulsgeber bis 400 V
- Temperaturkompensation - Funktion zur automatischen Anpassung der Schallgeschwindigkeit von heißen Prüfobjekten
- SONSOCAN TS5H-Prüfkopf - für präzise Hochtemperaturmessungen bis 550°C inklusive Panzerkabel & Griffverlängerung
- SONOGRID-Korrosionsmanagement-Software - für die effiziente Erfassung linearer/2D/3D-Matrixdaten

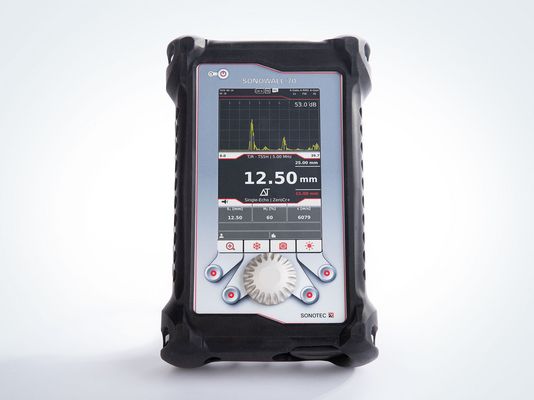

- Robuster Prallschutz - für maximalen Schutz gegen Stöße und Stürze
Flyer
| Typ | Titel | Dateigröße |
|---|---|---|
| Hochtemperaturprüfung mit SONOWALL 70 | 7,44 MB |
Technische Daten
| Normen | DIN EN 15317, DIN EN 61326, ASTM E 1324, ASTM E317 | ||
| Betriebstemperatur | -20 bis +60°C | ||
| Bildschirm | 5" TFT Farbdisplay, 800 x 480 Pixel, 60 Hz | ||
| Messmethoden | Einfach-Echo, Echo-Echo | ||
| Sender | Frequenz | 0,5 bis 15 MHz (bis zu 30 MHz optional) | |
| Polarität | Rechteck negativ (Einfachpuls) | ||
| Pulsbreite | 20 bis 500 ns, in 5-ns-Schritten | ||
| Amplitude | 0 bis 400 V, in 10-V-Schritten | ||
| Impulsgeber | Einstellbar bis 400 V | ||
| Dämpfung | 50 Ohm; 400 Ohm | ||
| Empfänger | Dynamikbereich | Bis zu 130 dB | |
| Verstärkerbandbreite | 0,2 bis 20 MHz | ||
| Digitale Filter | 0,5; 1; 2; 2,25; 4; 5; 7,5; 10; 15; 0,5 - 20 MHz | ||
| IFF | 45 Hz | ||
| Eingangsimpedanz | 500 Ohm (im T/R-Modus) | ||
| Scan | 100 MSps @ 12 Bit | ||
| Prüfkopfanschlüsse | 2x LEMO (IP 67) | ||
| Software-Optionen | V/W Fehlerkorrektur | ||
| Blendenautomatik | |||
| Nachträgliche Messung des eingefrorenen A-Bildes | |||
| High-Penetration Option | |||
| Differentieller und prozentualer Dickenverlust | |||
| Zeitkodierte B-Bild Option | |||
| Temperaturkompensation | |||
| Through-Coat Messung | |||
| Mehrschichtmessungen | |||
| Schallgeschwindigkeitsmessung | |||
Videos und Tutorials
Downloads
| Typ | Titel | Dateigröße |
|---|---|---|
| Flyer SONOWALL 70 | 4,45 MB |
| Applikationsbericht Korrosionsprüfung | 168 KB |
| Flyer High temperature corrosion kit | 7,44 MB |
| Flyer SONOGRID Korrosionsmanagement-Software | 1,66 MB |
| Prüfkopfkatalog ZfP | 7,11 MB |
