T20 | Kompakte Körperschallsonde
Für die stationäre Zustandsüberwachung

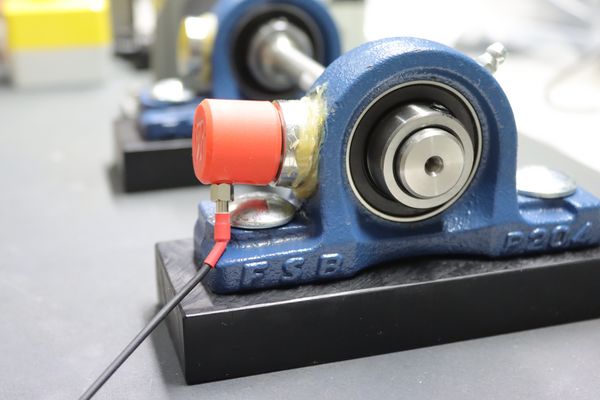

Die Körperschallsonde T20 eignet sich hervorragend für die Lagerprüfung, um speziell Schäden an Wälz- und Kugellagern frühestmöglich zu erkennen
- Trendbeobachtungen über längere Zeiträume
- Breitbandige und lineare Ultraschallsonde
- Überwachung schwer zugängliche Prüfstellen durch feste Installation
- Flexible Ankopplungsmöglichkeiten: magnetisch, geschraubt oder geklebt
Internal partial discharge
Rolling bearing monitoring
Gearboxes
Cavitation on pumps
Vorteile auf einen Blick
Mit der Körperschallsonde T20 kann der Zustand von Maschinen, Anlagen und Prozessen überwacht werden, sofern bei diesen nachweisbarer Körperschall im Ultraschallbereich entsteht. Veränderungen der Schallsignale weisen auf eine Zustands- und/oder Prozessänderung in der Anlage hin. Die Detektion dieser Veränderungen bildet die Grundlage für die Zustandsüberwachung in der vorbeugenden Instandhaltung.
Die Körperschallsonde T20 kommt zum Einsatz, wenn der Bauraum beengt und die Maschinenoberfläche oder der Prüfpunkt vorzugsweise magnetisch ist.
Die Art der Ankopplung richtet sich nach der Art der Prüfung. Für wiederkehrende Messungen mit Aufzeichnung von Messdaten kann die Ultraschallsonde mit einem Magnetfuß oder Universalmagnet fixiert werden. Für eine Dauerüberwachung oder eine feste Montage innerhalb einer Sicherheitsabdeckung/-zone wird die Sonde mit einem Gewindestift angeschraubt.
Überzeugen Sie sich selbst!
Technische Daten

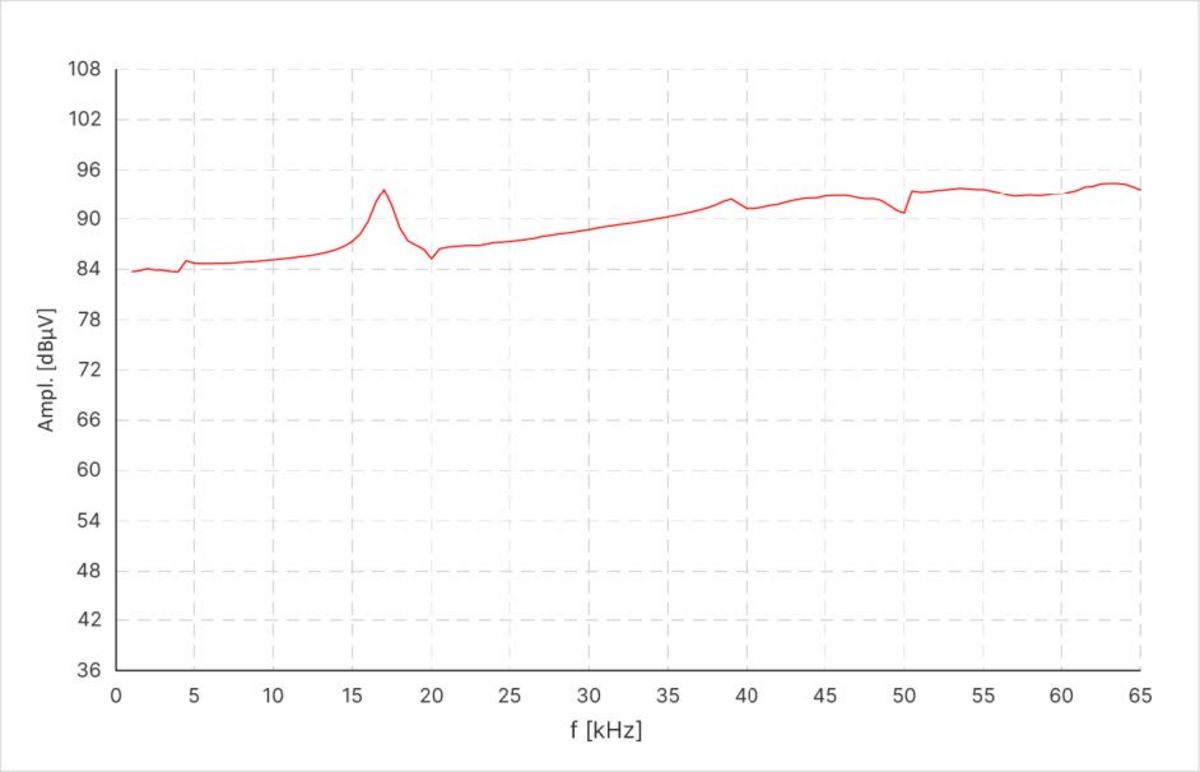

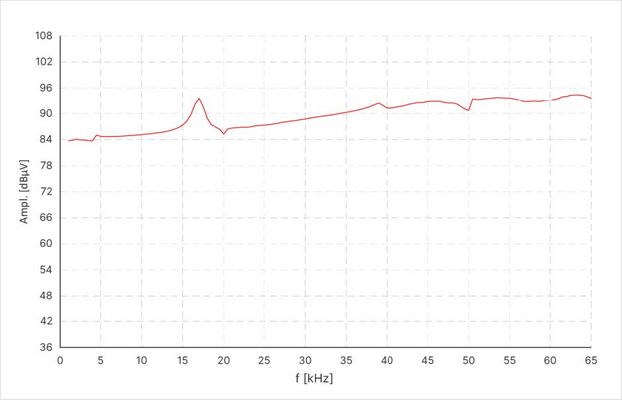

Frequenzgang bei Anregung 20 m/s²
Technische Daten
| Bestellnummer | 100 01 0391 |
|---|---|

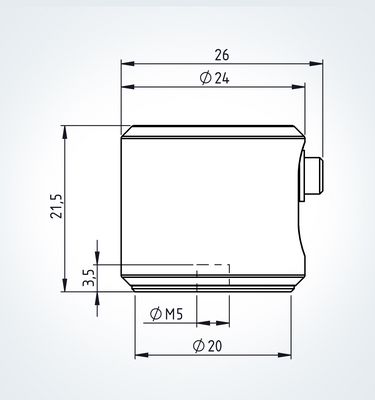

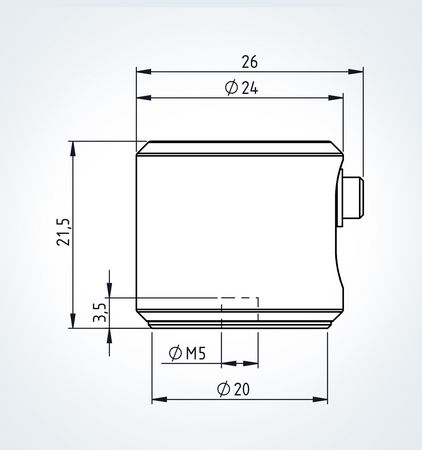

| Abmessungen (L × B × H) | ⌀ 24 × 21,5 mm (Gehäuse ohne Stecker) |
| Gewicht | 40 g |
| Elektrischer Anschluss | UNF 10-32 (Microdot) |
| Empfindlichkeit | 1,5 mV / 1 m/s² @ 40 kHz |
| Materialien | Gehäuse: EdelstahlSchutzkappe T20: Silikon |
| Betriebs-/Lagertemperatur | -20 ... +65 °C |
| Schutzart | IP64 |
| Lieferumfang |
Körperschallsonde T20 Schutzkappe T20 Kalibrierzertifikat Technisches Datenblatt |
Zubehör
| Sensorkabel für T10 UNF 10-32 - BNC 1,5 m D 2,1 mm | 800 01 0068 |
|---|---|
| Magnetischer Waveguide BS20-3 | 300 01 0097 |
| Magnetfuß für glatte Koppelfläche WE | 300 01 0102 |
| Universalmagnet für gekrümmte Oberfläche WE | 300 01 0103 |
| Gewindeadapter M5 auf 1/4"-28 | 300 01 0106 |
| Montageplättchen (1 Stck.) | 300 01 0104 |
